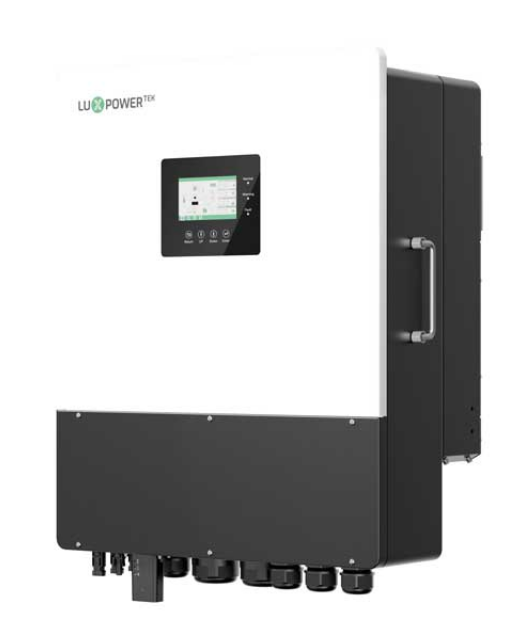

| Model | GEN2-LB-EU 12K |
| Loại biến tần | Hybrid áp thấp (Low Voltage), 1 pha |
| Đầu vào PV (DC) | |
|---|---|
| Công suất PV tối đa | 18.000 Wp |
| Điện áp DC danh định | 340 V |
| Dải điện áp DC | 100 – 550 V |
| Dải điện áp MPPT | 120 – 440 V |
| Điện áp khởi động | 100 V |
| Số MPPT / Chuỗi | 3 / 1+1+1 |
| Dòng DC đầu vào tối đa | 26 A + 15 A + 15 A |
| Dòng ngắn mạch / MPPT | 31 A + 18 A + 18 A |
| Pin lưu trữ (Battery) | |
| Loại pin tương thích | Lithium-ion / Axit chì (Lead-Acid) |
| Điện áp danh định | 48 V |
| Dải điện áp pin | 40 – 60 V |
| Dòng sạc/xả tối đa | 250 A |
| Công suất sạc/xả tối đa | 12.000 W |
| Tính năng đánh thức pin từ PV | Có |
| Hòa lưới (Grid) | |
| Công suất AC định mức | 12.000 W |
| Điện áp AC | 230 V |
| Tần số | 50 / 60 Hz |
| Dòng AC output định mức | 52 A |
| Dải điện áp lưới | 180 – 270 V |
| Công suất AC input tối đa | 18.000 W |
| Dòng AC input tối đa | 80 A |
| Hệ số công suất | 0.99 (điều chỉnh 0.8 sớm → 0.8 trễ) |
| THDi | < 5% |
| Dòng bypass liên tục | 80 A |
| Chế độ UPS (Backup) | |
| Công suất backup định mức | 12.000 W @230V |
| Dòng backup định mức | 52 A |
| Thời gian chuyển mạch | 10 ms (đơn) / 20 ms (song song) |
| Dạng sóng | Sóng sin chuẩn |
| THDv | < 3% |
| Khả năng quá tải | 1.1× (12 phút) → 2× (0.5 giây) |
| Cổng máy phát điện (GEN) | |
| Công suất GEN input tối đa | 18.000 W |
| Dòng GEN input tối đa | 80 A |
| Điện áp/tần số GEN | 230 V, 50/60 Hz |
| Hiệu suất | |
| Hiệu suất MPPT | 99.9% |
| Hiệu suất sạc/xả pin | 95.0% |
| Bảo vệ & An toàn | |
| • Ngược cực PV • Quá dòng/quá áp • Chống đảo lưới • Ngắn mạch AC • Dòng rò • Giám sát lỗi nối đất • Giám sát lưới • Công tắc DC tích hợp • Chống sét: Loại III (DC/AC) |
|
| Thông tin chung | |
| Chuẩn bảo vệ | IP66 |
| Nhiệt độ làm việc | -25°C ~ +60°C (derating trên 45°C) |
| Nhiệt độ lưu trữ | -25°C ~ +60°C |
| Độ ẩm | 0–100% (không ngưng tụ) |
| Độ cao lắp đặt | < 2000 m |
| Làm mát | Quạt thông minh |
| Độ ồn | < 55 dB |
| Giao diện | Màn hình cảm ứng màu, Wi-Fi, RS485, CAN |
| Cấu trúc | Transformerless (AC) / Có biến áp (Pin) |
| Tiêu chuẩn | PTPIREE Type A, EN 62109-1, EN 61000 |
| Kích thước (R×C×S) | 520 × 653 × 275 mm |
| Trọng lượng | 47.5 kg |
| Bảo hành | 5 hoặc 10 năm |
