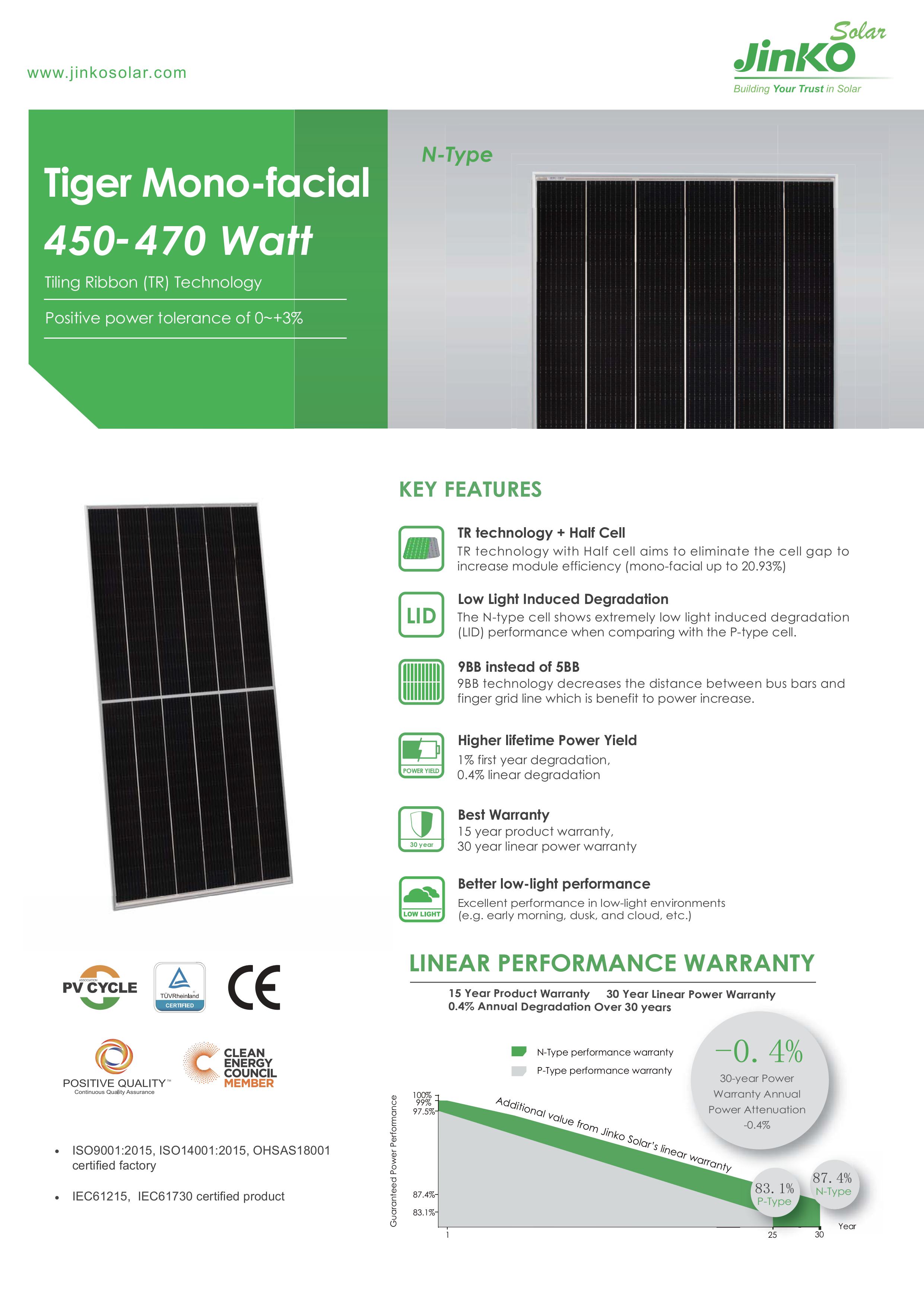

catalogue jinko 470w
Thông tin kỹ thuật Jinko 460W-470Wp (JKM470M-7RL3)
| Model Tấm pin | JKM460M-7RL3 | JKM470M-7RL3 |
| Công suất cực đại (Pmax) | 460 W | 470 W |
| Điện áp tại điểm công suất đỉnh (Vmp) | 43.08 V | 43.28 V |
| Dòng điện tại công suất đỉnh (Imp) | 10.68 A | 10.86 A |
| Điện áp hở mạch (Voc) | 51.7 V | 52.14 V |
| Dòng điện ngắn mạch (Isc) | 11.50 A | 11.68 A |
| Hiệu suất quang năng tấm pin | 20.49% | 20.93% |

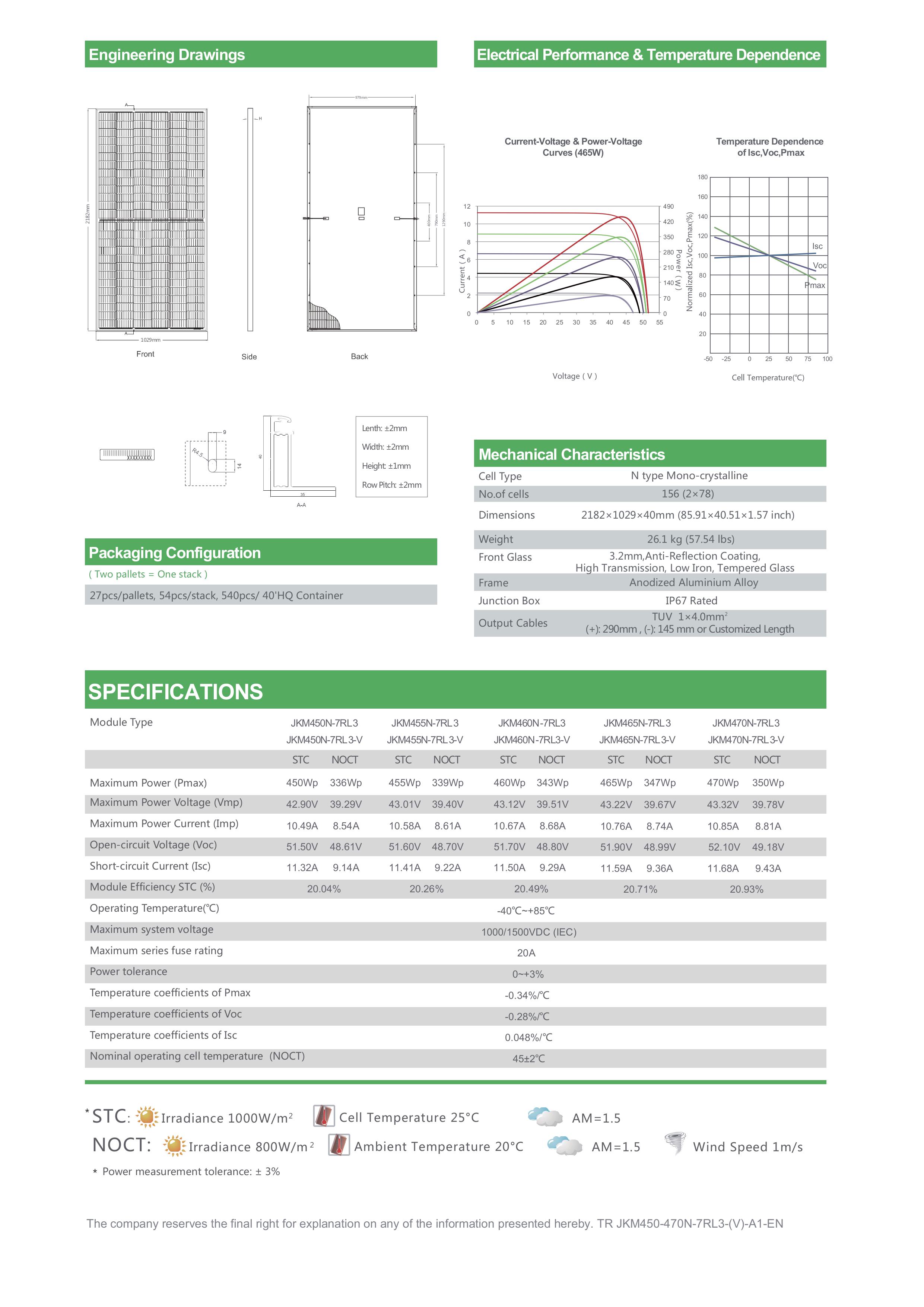

Datasheet pin Jinko 470w (JKM470M-7RL3)
Thông số |
Jinko 4W (JKM470M-7RL3) |
||||
| Ngưỡng nhiệt độ vận hành | -40 C~+85 C | ||||
| Điện áp hệ thống tối đa | 1000/1500VDC (IEC) | ||||
| Dòng cực đại cầu chì | 20 A | ||||
| Dung sai công suất | 0 ~ +3 W | ||||
| Hệ số suy giảm công suất | -0.35 % / oC | ||||
| Hệ số suy giảm điện áp | -0.28% / oC | ||||
| Hệ số suy giảm dòng điện | 0.048 % / oC | ||||
| Nhiệt độ vận hành của cells | 45 +/- 2 oC | ||||
| Trong điều kiện tiêu chuẩn, bức xạ mặt trời là 1000 W/m2, áp suất khí quyển 1.5 AM, nhiệt độ môi trường là 25oC | |||||
THÔNG SỐ KỸ THUẬT CƠ KHÍ |
|||||
| Loại tế bào quang điện | P type Mono-crystalline | ||||
| Số lượng cell | 156 [2 X 78] | ||||
| Kích thước | 2182 x 1029 x 35 mm | ||||
| Cân nặng | 25 kg | ||||
| Kính mặt trước | Kính cường lực 3.2 mm | ||||
| Chất liệu khung | Nhôm Anode hóa, gia cường bằng thanh ngang | ||||
| Hộp đấu dây | IP67 | ||||
| Cáp điện | 4 mm2 (IEC), 12 AWG (UL) | ||||
| Chiều dài cáp (kể cả đấu nối) | (-) 145 mm / (+) 290 mm | ||||
| Quy cách đóng gói | 31 tấm/pallet | ||||
| Số tấm trong container | 620 tấm/40’HQ Container | ||||
