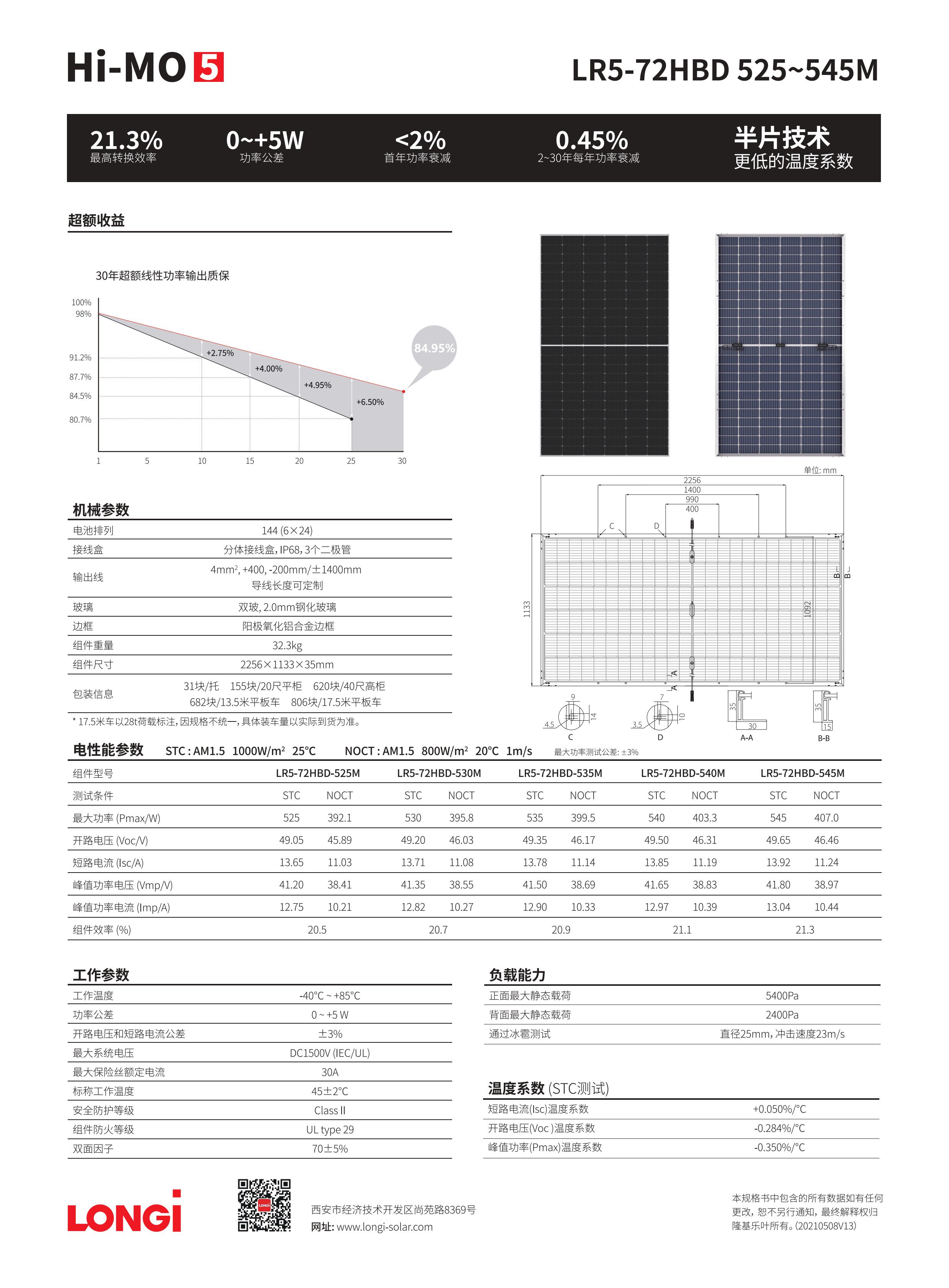

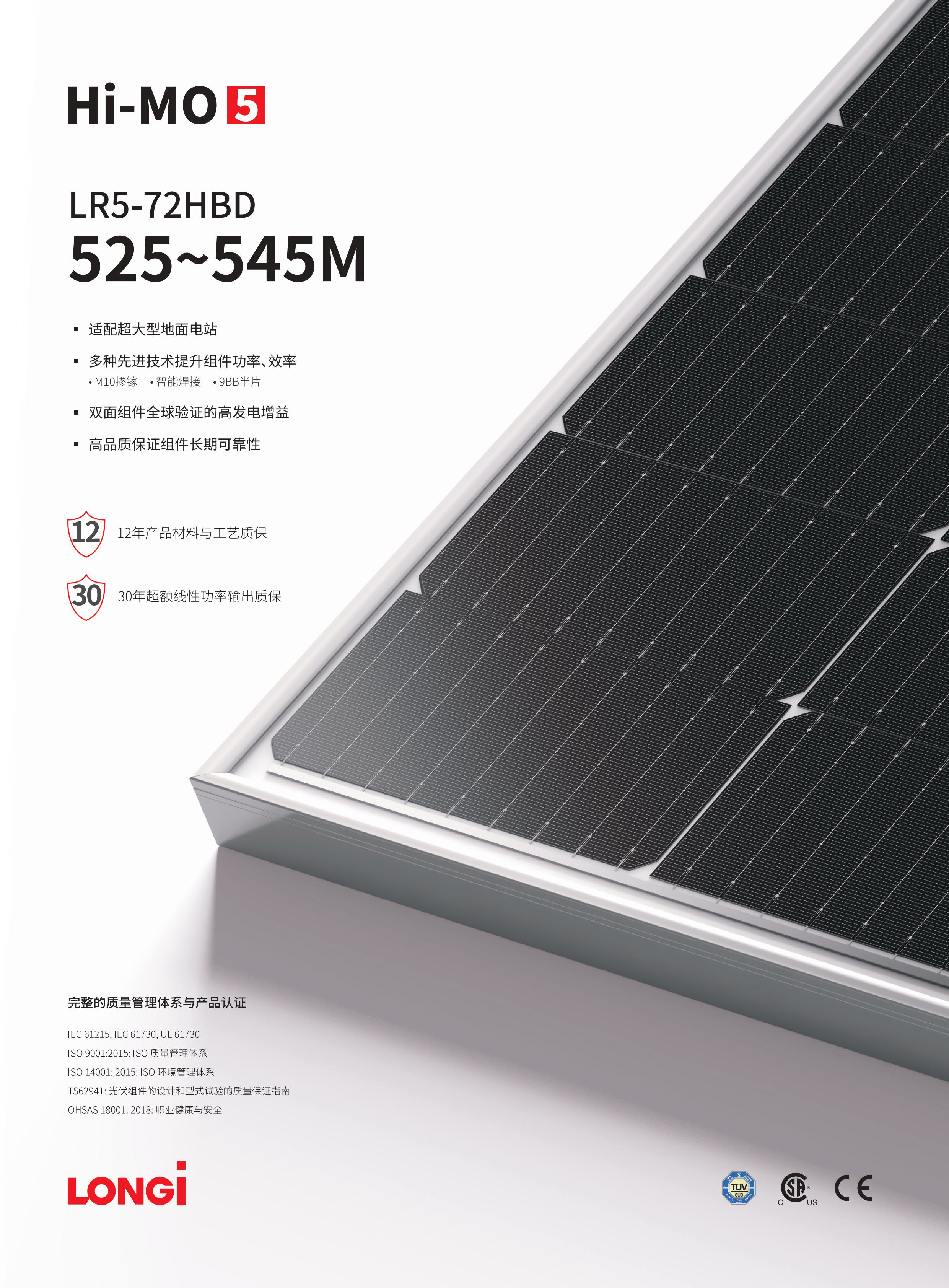

CATALOG LONGI 545W
Thông số kỹ thuật tấm pin mặt trời LONGi 545W 2 mặt kính

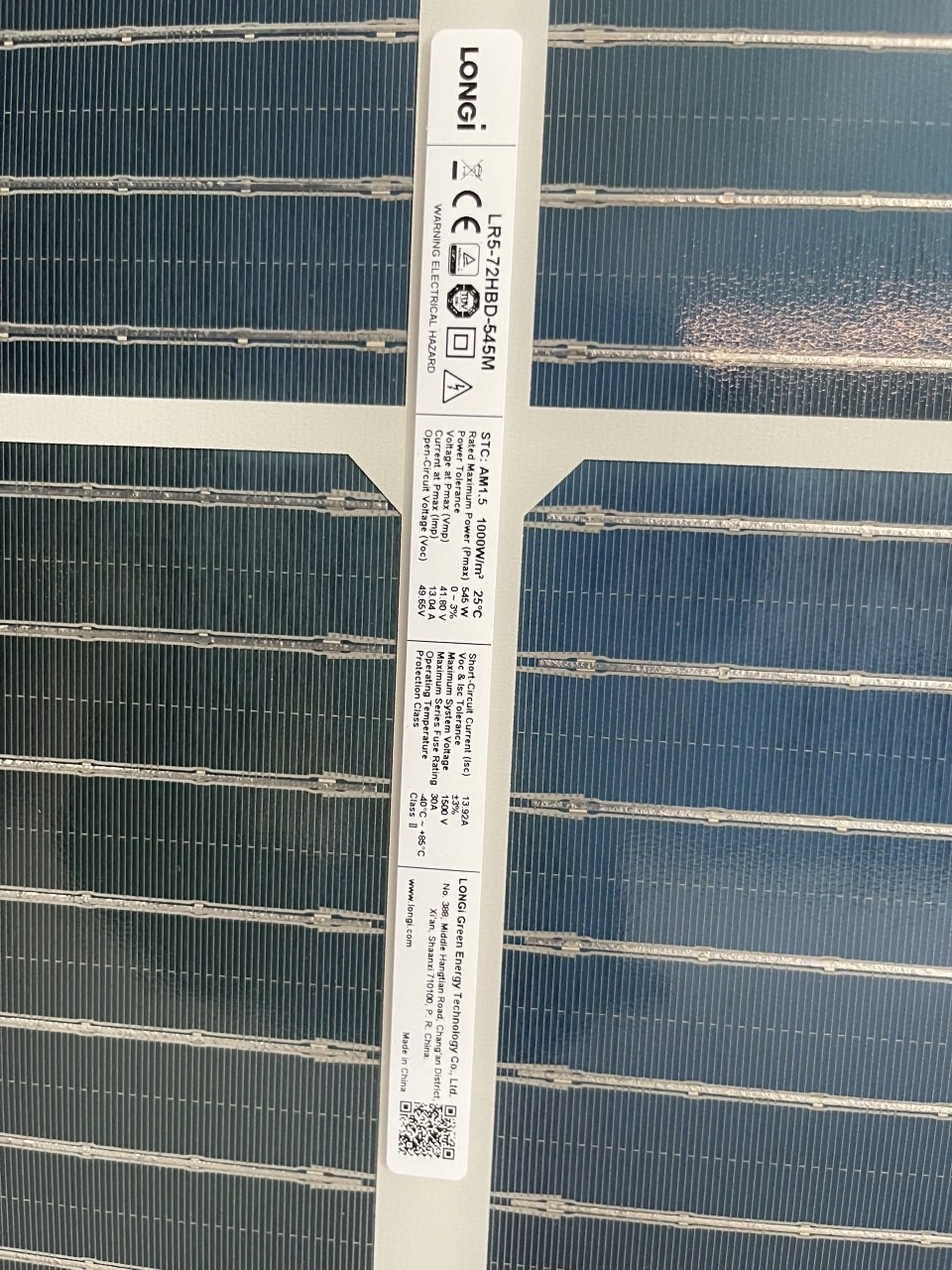

| Thông số điều kiện chuẩn tấm pin mặt trời Longi 545w LR5-72HDB-545M | |
| Công suất cực đại (Pmax) | 545 Wp |
| Điện áp hở mạch (Voc) | 49.51 V |
| Dòng điện ngắn mạch (Isc) | 13.85 A |
| Điện áp tại điểm công suất đỉnh (Vmp) | 41.65 V |
| Dòng điện tại công suất đỉnh (Imp) | 12.97 A |
| Hiệu suất (%) | 20.9 |
| Ngưỡng nhiệt độ vận hành | -40°C~+85°C |
| Ngưỡng điện áp cực đại | 1500V (IEC/UL) or 1000V (IEC/UL) |
| Tiêu chuẩn chống cháy | Lọai 1 (UL 61730 1500V) hoặc Lọai 2 (UL 61730 1000V) hoặc Hạng C (IEC 61730) |
| Dòng cực đại cầu chì | 25 A |
| Phân loại | Hạng A |
| *Trong điều kiện tiêu chuẩn, bức xạ mặt trời là 1000 W/m² , tỷ trọng khí quyển là 1.5 AM, nhiệt độ tế bào quang điện là 25⁰C | |
| Thông số điều kiện thường | |
| Công suất cực đại (Pmax) | 403.6 W |
| Điện áp mạch hở (Voc) | 46.54 V |
| Dòng điện ngắn mạch (Isc) | 11.17 A |
| Điện áp tại điểm công suất đỉnh (Vmp) | 38.86 V |
| Dòng điện tại công suất đỉnh (Imp) | 10.39 A |
| *Trong điều kiện tiêu chuẩn, bức xạ mặt trời là 800 W/m², áp suất khí quyển 1.5 AM, nhiệt độ môi trường là 20°C, tốc độ gió là 1 m/s. | |
Thông số chung tấm pin mặt trời LONGi 545W 2 mặt kính |
|
| Loại tế bào quang điện | Mono-Crystalline |
| Số lượng cell | 144 (6×24) |
| Kích thước | 2278 x 1134 x 30 mm |
| Cân nặng | 31.8 kg |
| Kính mặt trước | Kính cường lực 3.2 mm |
| Chất liệu khung | Nhôm Anodized hóa |
| Hộp đấu dây | IP68, 3 đi-ốt bypass |
| Cáp điện | 4 mm² (IEC), 12 AWG (UL) |
| Chiều dài dây (kể cả đấu nối) | 410mm (16.1 in) (+) / 290 mm (11.4 in) (-) (cung cấp thêm cáp jumper: 2 dây / Pallet) hoặc chiều dài tùy chỉnh |
| Jack kết nối | T6 series or MC4-EVO2 |
| Quy cách đóng gói | 36 tấm / pallet |
| Số tấm trong container 40’ | 720 tấm |
