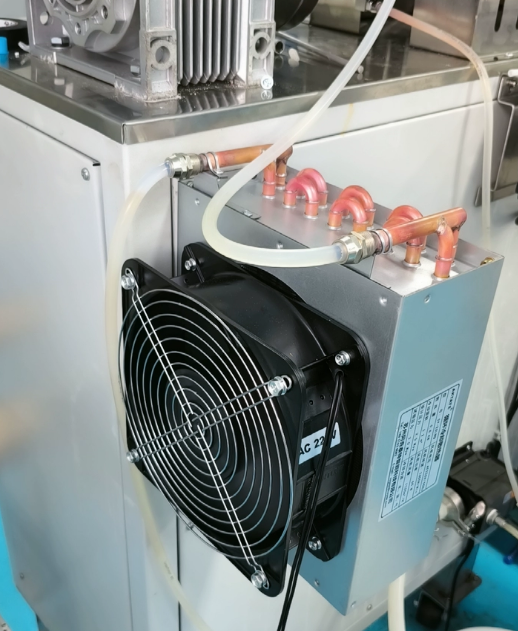

Bộ tản nhiệt làm mát tuần hoàn nước cho máy khắc CNC, bơm nước làm mát động cơ trục chính, bình ngưng tụ, tản nhiệt khí

1. Cấu Tạo Chi Tiết Của Bộ Tản Nhiệt

Bộ tản nhiệt làm mát bằng nước/kết hợp quạt gió cưỡng bức có thiết kế dạng khối gọn gàng, bao gồm các thành phần chính:

1. Khung vỏ bảo vệ (Casing):

   • Được làm bằng thép mạ kẽm hoặc inox sáng bóng, chống gỉ sét và chịu lực tốt trong môi trường xưởng sản xuất.

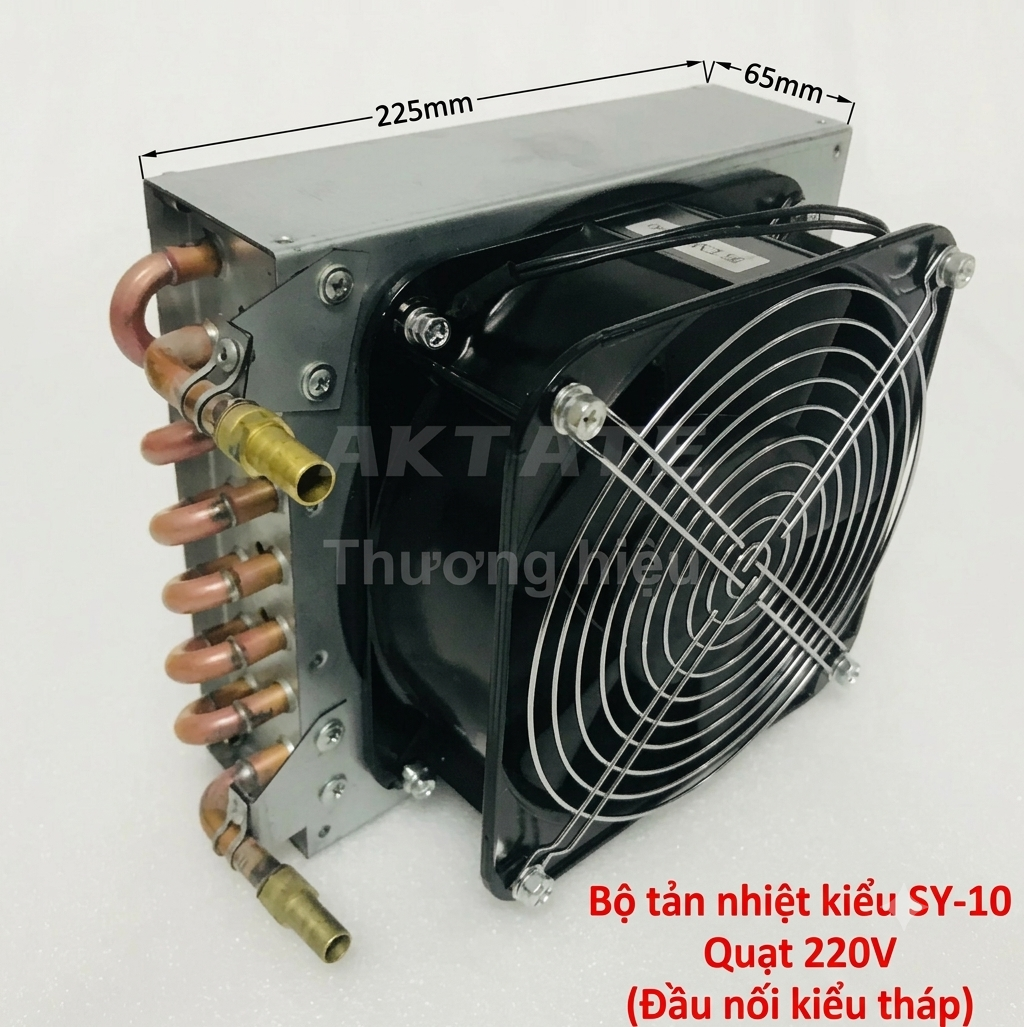

   • Kích thước nhỏ gọn (VD: Model SY-10), dễ dàng gá lắp trực tiếp lên thân máy CNC hoặc đặt gọn trong tủ máy.

2. Dàn ống đồng ngưng tụ / Dàn trao đổi nhiệt (Copper Coil Heat Exchanger):

   • Ống dẫn: Hệ thống ống đồng uốn cong nhiều lớp (hình chữ U nối tiếp) chạy xuyên qua các lá tản nhiệt. Đồng có hệ số dẫn nhiệt rất cao, giúp truyền nhiệt nhanh chóng từ dòng nước nóng bên trong ra không khí.

   • Đầu cắm/Đầu nối nguồn nước vào - ra:

     • Dạng đầu xô / kiểu tháp (Pagoda / Hose Barb): Thích hợp cắm trực tiếp ống dây mềm (tiêu chuẩn 8mm–10mm hoặc 12mm) rồi siết cổ dê.

     • Dạng ren ngoài (4 / Phi 21): Phù hợp kết nối với các cút nối nhanh cao cấp hoặc dây nối chịu áp lực.

3. Lá tản nhiệt bằng nhôm (Aluminum Fins):

   • Mật độ lá nhôm dày đặn được xếp song song xỏ qua các đường ống đồng. Các lá nhôm này làm tăng tối đa diện tích tiếp xúc với không khí, giúp nhiệt lượng tỏa ra cực kỳ nhanh.

4. Quạt gió tản nhiệt cưỡng bức (Cooling Fan):

   • Quạt công nghiệp dạng công suất cao, chạy điện áp AC 220V (hoặc 380V đối với dàn lớn).

   • Được bảo vệ bằng lưới thép bảo vệ phía trước để tránh va đập và an toàn khi vận hành.

   • Quạt thổi hoặc hút luồng khí mạnh qua dàn lá nhôm để giải nhiệt liên tục cho đường ống đồng bên trong.

2. Nguyên Lý Hoạt Động Tuần Hoàn Làm Mát CNC

Hệ thống hoạt động theo chu trình tuần hoàn kín (khí - nước) nhằm duy trì nhiệt độ ổn định cho đục Spindle:

1. Sinh nhiệt: Khi máy khắc CNC đục gỗ/kim loại ở tốc độ cao ($18.000 - 24.000\text{ vòng/phút}$), động cơ trục chính (Spindle) tỏa ra nhiệt lượng rất lớn.

2. Hút nhiệt: Bơm nước đẩy dòng nước mát từ bình chứa đi qua áo nước làm mát bao quanh Spindle. Nước hấp thụ nhiệt từ Spindle và nóng lên.

3. Giải nhiệt tại bộ tản nhiệt (Bình ngưng tụ):

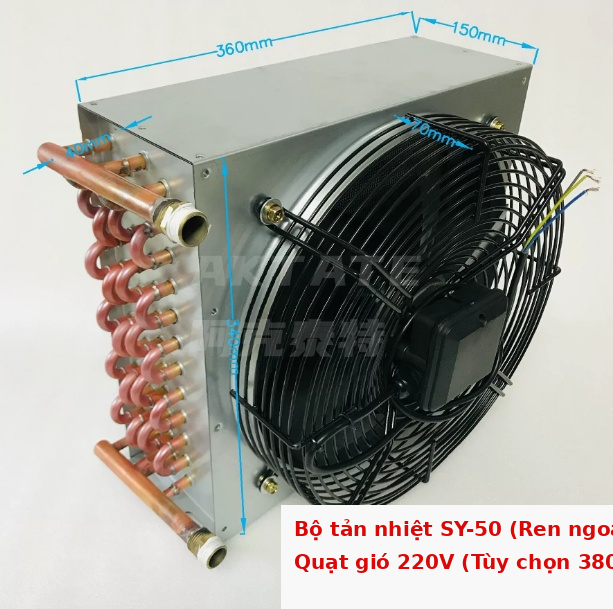

   • Dòng nước nóng theo đường ống đi vào đầu vào của bộ tản nhiệt SY-10 / SY-50.

   • Nước chảy qua hệ thống ống đồng uốn lặp đi lặp lại.

   • Nhiệt lượng từ nước truyền sang ống đồng  truyền ra dàn lá nhôm Quạt gió 220V thổi luồng gió mạnh cuốn sạch nhiệt lượng ra môi trường bên ngoài.

4. Trả nước mát: Nước sau khi đi hết dàn tản nhiệt đã được hạ nhiệt đáng kể, tiếp tục chảy ra khỏi đầu ra để quay về bình chứa/bơm, bắt đầu một chu trình làm mát mới liên tục.

3. Ưu Điểm So Với Việc Chỉ Dùng Bơm Nước Thả Thùng

• Hạ nhiệt sâu & Ổn định: Nếu chỉ xài bơm chìm thả trong thùng nước, sau 2–3 tiếng chạy liên tục, toàn bộ nước trong thùng sẽ bị nóng bừng lên (không còn khả năng giải nhiệt, dễ cháy Spindle). Bộ tản nhiệt này giải quyết triệt để vấn đề bằng cách tản nhiệt ra không khí liên tục.

• Tiết kiệm không gian & Sạch sẽ: Không cần đến những thùng/phi chứa nước cỡ lớn, chỉ cần bình chứa nhỏ kết hợp bộ tản nhiệt gọn nhẹ này là đủ mát.

• Bảo vệ thiết bị: Giữ nhiệt độ Spindle và vòng bi luôn ở mức, giúp kéo dài tuổi thọ bạc đạn, tránh bó kẹt trục đục và duy trì độ chính xác khi gia công.
