🛤️ Cảm biến Theo dõi Đường đi 8 Kênh Hiwonder
Mô-đun này là một cảm biến hồng ngoại chuyên dụng được thiết kế để robot có thể nhận dạng và đi theo đường kẻ (line following) một cách chính xác. Với 8 kênh cảm biến, nó mang lại độ chính xác và độ tin cậy cao hơn nhiều so với các mô-đun 3 hoặc 4 kênh tiêu chuẩn, đặc biệt hữu ích trong các cuộc thi robot.
1. ⚙️ Thông số Kỹ thuật và Tính năng Chính
| Thuộc tính | Chi tiết |
| Số Kênh Cảm biến | 8 kênh (8 cặp LED phát/thu hồng ngoại) |
| Chức năng | Phát hiện đường đi (Thường là đường kẻ đen trên nền trắng hoặc ngược lại) |
| Phương thức Căn chỉnh | Căn chỉnh tự động chỉ bằng một nút bấm (免调节一键自动学习校准) |
| Giao tiếp | GPIO, Cổng nối tiếp (UART), và I2C |
| Khả năng Tương thích | Phù hợp với nhiều bộ điều khiển chính và khung robot, thường được sử dụng trong các dự án xe theo dõi đường đi. |
2. ✨ Ưu điểm và Chế độ Giao tiếp

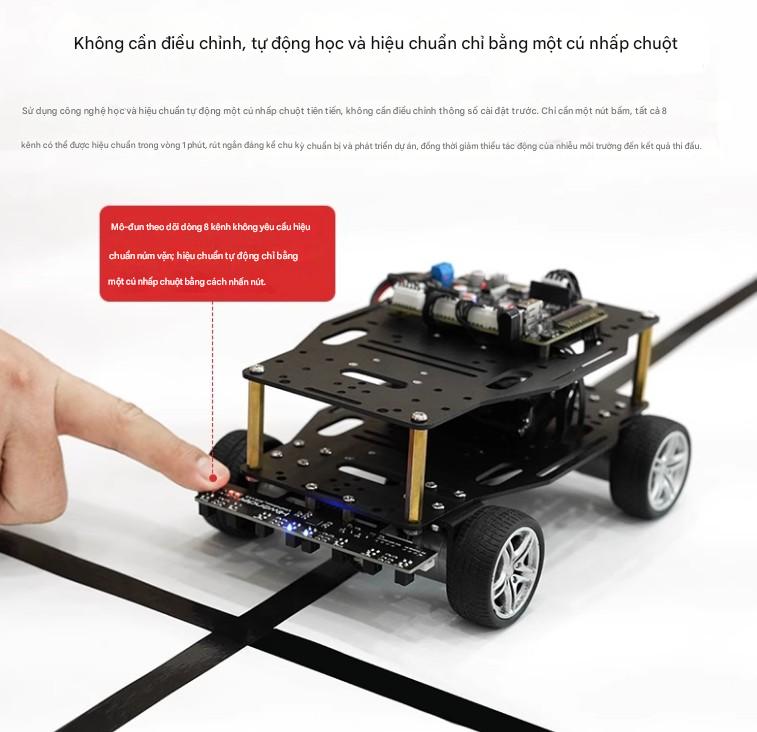

A. Căn chỉnh Tự động Một chạm
-
Tính năng đột phá: Mô-đun sử dụng công nghệ tự động học và căn chỉnh chỉ bằng một nút bấm.
-
Lợi ích: Không cần điều chỉnh chiết áp thủ công, giúp giảm đáng kể thời gian chuẩn bị và phát triển dự án (có thể hoàn thành căn chỉnh cả 8 kênh trong vòng 1 phút). Điều này cũng giúp giảm thiểu ảnh hưởng của môi trường đến kết quả cảm biến.

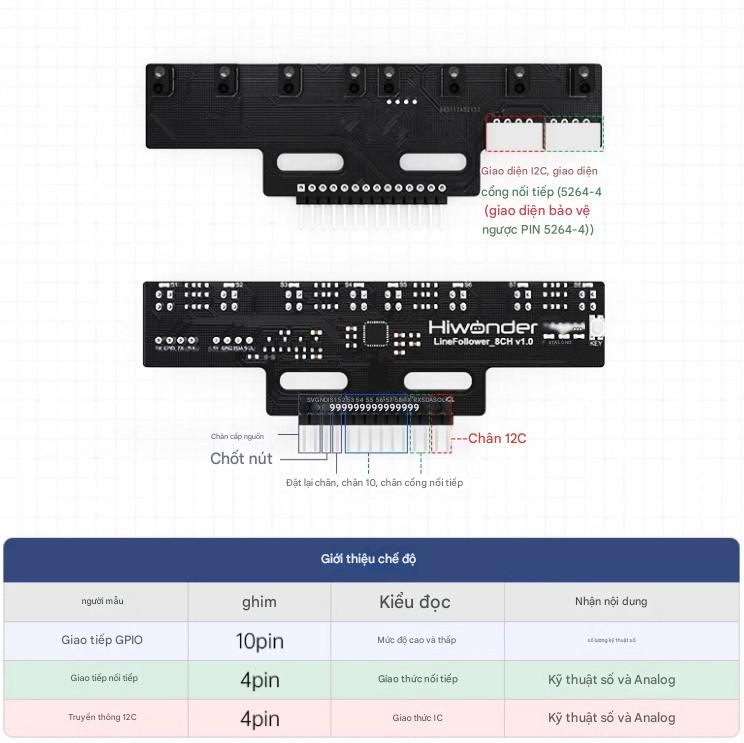

B. Các Chế độ Giao tiếp
Mô-đun này hỗ trợ ba phương thức giao tiếp khác nhau, mang lại tính linh hoạt cao trong việc lập trình và tích hợp:
| Chế độ | Chân Kết nối | Loại Đọc | Nội dung Thu thập |
| Giao tiếp GPIO | 10 chân (10pin) | Mức Cao/Thấp | Giá trị số (0 hoặc 1) |
| Giao tiếp Nối tiếp (UART) | 4 chân (4pin) | Giao thức Nối tiếp | Giá trị số và Giá trị mô phỏng |
| Giao tiếp I2C | 4 chân (4pin) | Giao thức IIC | Giá trị số và Giá trị mô phỏng |
3. 🚗 Ứng dụng
Cảm biến này là thành phần cốt lõi của các dự án robot và xe thông minh sau:
-
Robot Theo dõi Đường đi: Thiết kế chính để robot đi theo các đường kẻ phức tạp (ví dụ: trong các cuộc thi robot)
-
Xe Tránh Chướng ngại vật: Có thể được sử dụng kết hợp với các cảm biến khác để xác định ranh giới đường đi và tránh chướng ngại vật ngoài lề.
-
Xe Quét Sàn/Hút Bụi: Giúp xe xác định các khu vực làm việc.
Mô-đun 8 kênh này cung cấp thông tin chi tiết hơn về vị trí của đường kẻ, cho phép robot thực hiện các điều chỉnh chính xác và mượt mà hơn khi đi vào các góc cua.
