Hướng dẫn cách kết nối 2 quả pin lưu trữ khác hãng, không giao tiếp với nhau!
✅ 1. Nguyên tắc chung khi ghép 2 bộ pin khác hãng – không giao tiếp với nhau
Hai bộ pin khác hãng, BMS không tương thích → tuyệt đối không ghép chung cổng CAN/RS485, chỉ có thể:
👉 Ghép song song ở mức DC ( + và – )
-
Nối cực dương (+) của cả 2 bộ pin lại với nhau.
-
Nối cực âm (–) của cả 2 bộ pin lại với nhau.
-
Xuất 2 dây (+ –) chung lên inverter Deye
⚠ Điều kiện để ghép song song an toàn:
-
Cùng điện áp danh định 48V – 51.2V
-
Điện áp thực tế khi đấu phải bằng nhau (chênh dưới 0.5V)
-
Dòng xả tối đa của từng bộ phải phù hợp
-
Mỗi bộ pin phải có CB/DC breaker riêng để cô lập khi cần.
✅ 2. Phân tích kết nối trong hình
🔌 A. Dây đỏ (+)
-

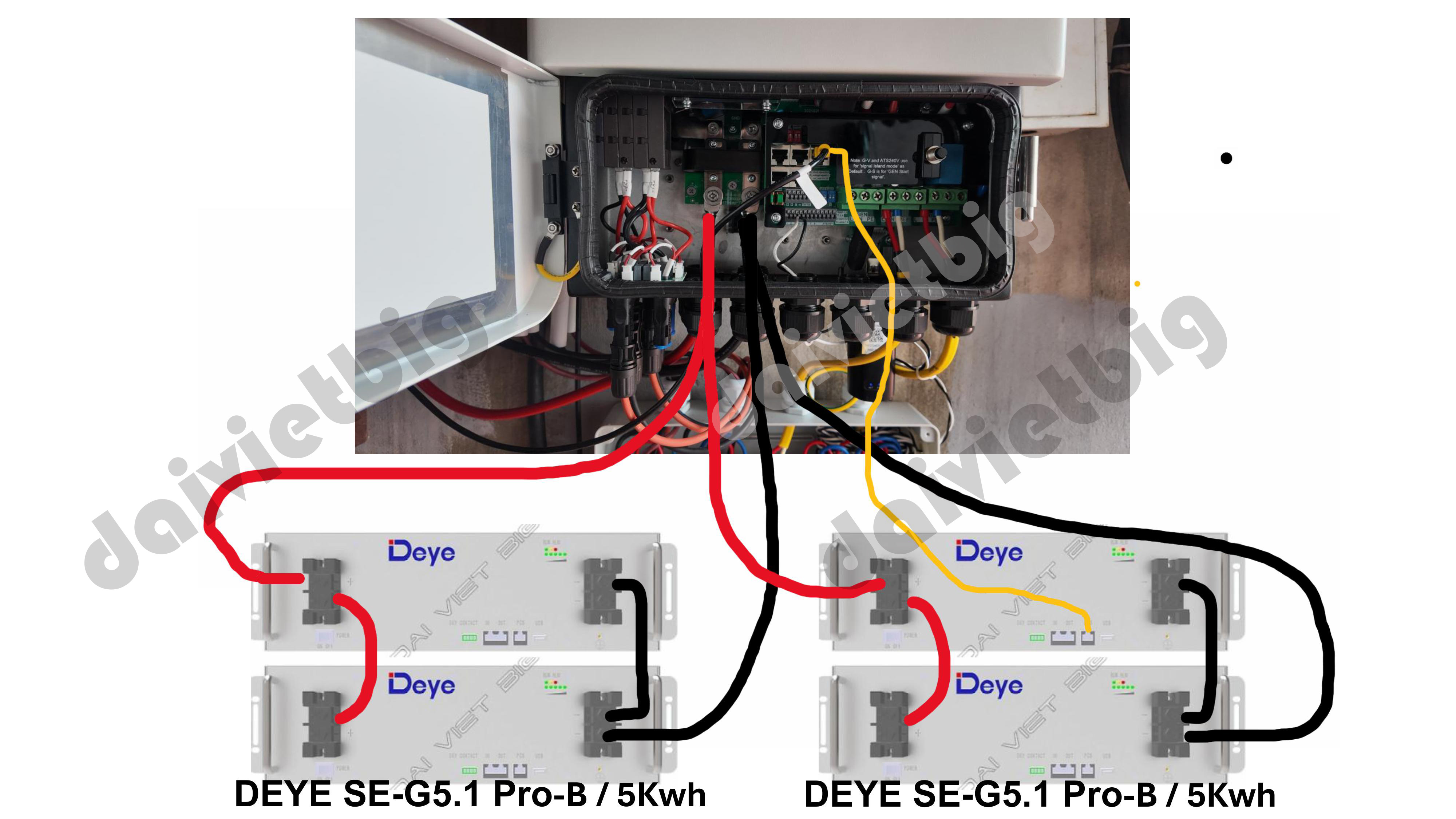

Pin bên trái (2 quả xếp dọc) được nối song song với nhau (đỏ – đỏ).
-
Pin bên phải (2 quả xếp dọc) cũng nối song song riêng.
-
Sau đó hai nhóm pin này được ghép song song chung qua dây đỏ đưa vào cực + của inverter Deye.
→ Đúng nguyên tắc song song.
🔌 B. Dây đen (–)
-
Tương tự dây +.
-
Một nhánh đen đưa lên cực – của inverter.
→ Đúng nguyên tắc song song.
🔌 C. Dây vàng – tín hiệu BMS
Trong ảnh dây vàng chỉ nối 2 pin cùng hãng (Deye SE-G5.1 Pro-B) → đây là:
👉 Dây giao tiếp RS485/CAN giữa các pin cùng hãng,
để chúng đồng bộ SOC – chia sẻ dòng – cân bằng cell.
📌 Hai quả pin hãng khác không dùng dây giao tiếp với nhau, vì không được phép kết nối giao tiếp khác hãng.
✅ 3. Những lưu ý cực quan trọng khi ghép pin khác hãng
❗ 1. Không bao giờ nối CAN/485 giữa 2 hãng → dễ hỏng BMS
❗ 2. Phải cân bằng điện áp trước khi đấu song song
Nạp đầy 100% hoặc xả về cùng mức ~52V rồi mới ghép.
❗ 3. Mỗi bộ pin phải có CB/DC riêng
Để khi một pack lỗi → tách ra ngay.
❗ 4. Dòng xả sẽ không đều
→ Pack khỏe xả nhiều, pack yếu xả ít.
❗ 5. Inverter sẽ chỉ lấy SOC từ 1 bộ pin có giao tiếp (Deye)
→ Các bộ không giao tiếp sẽ hoạt động kiểu “cúi theo”, không báo SOC chính xác.
✅ 4. Kết luận
Hình trên mô tả chuẩn cách kết nối:
👉 Hai bộ pin khác hãng → chỉ ghép song song dây nguồn (+ –).
👉 Bộ pin Deye → có giao tiếp với inverter.
👉 Bộ pin khác hãng → chạy kiểu không giao tiếp, theo dòng điện thực tế.
Cách này được dùng rất nhiều trong hệ thống Deye nâng cấp pin thêm – trộn pin – khác đời.
