MẮC NỐI TIẾP VÀ MẮC SONG SONG TẤM PIN NĂNG LƯỢNG MẶT TRỜI

Vượng Nguễn

Thứ Tư, 11/09/2024

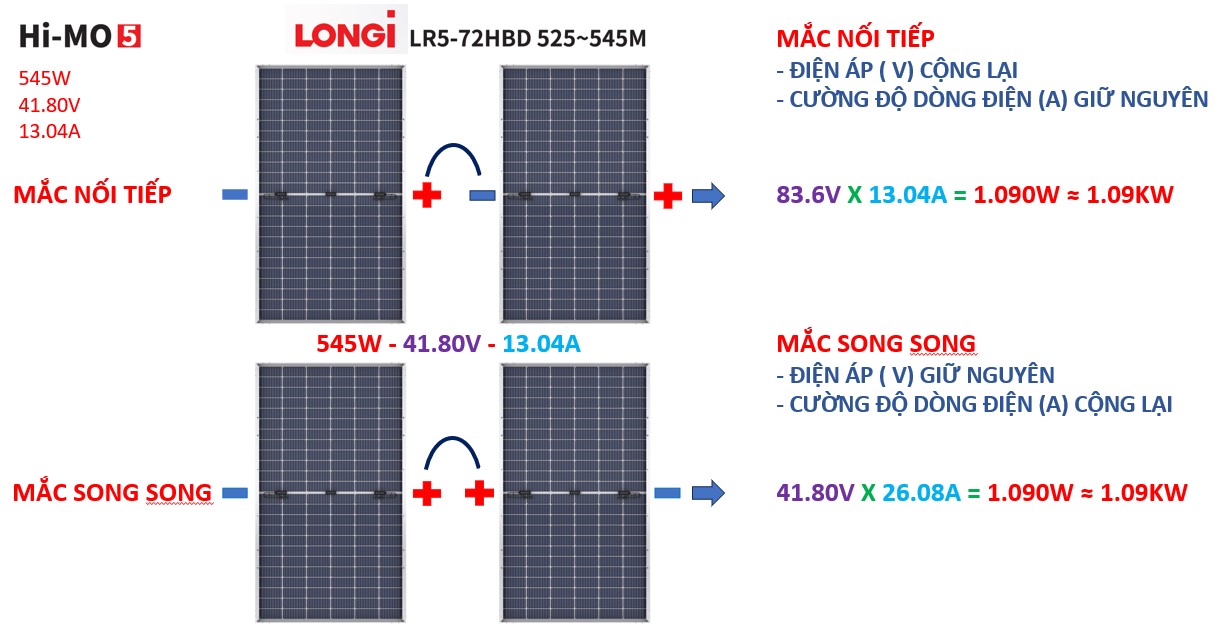

Dựa trên hình ảnh về tấm pin LONGi Hi-MO 5 (LR5-72HBD 525~545M) có thông số đơn lẻ: 545W | 41.80V | 13.04A, sự khác biệt giữa hai cách đấu nối 2 tấm pin được thể hiện rõ như sau:

Thông số kỹ thuật so sánh

Đặc tính	Mắc Nối Tiếp (Series)	Mắc Song Song (Parallel)
Cách đấu dây	Cực (+) của tấm 1 nối với cực (-) của tấm 2	Cực (+) nối (+), cực (-) nối (-)
Điện áp (V)	Cộng lại: $41.80\text{V} + 41.80\text{V} = 83.6\text{V}$	Giữ nguyên: $41.80\text{V}$
Dòng điện (A)	Giữ nguyên: $13.04\text{A}$	Cộng lại: $13.04\text{A} + 13.04\text{A} = 26.08\text{A}$
Tổng công suất	$83.6\text{V} \times 13.04\text{A} = 1.090\text{W} \approx 1.09\text{kW}$	$41.80\text{V} \times 26.08\text{A} = 1.090\text{W} \approx 1.09\text{kW}$

Điểm cốt lõi cần lưu ý

Công suất tổng không đổi: Cả 2 phương pháp đều tạo ra cùng tổng công suất là 1.09kW.
Nối tiếp: Tăng gấp đôi điện áp ( $V$ ), thích hợp khi cần áp cao để khớp với dải điện áp đầu vào (MPPT) của Inverter, giúp giảm hao hụt trên đường dây truyền tải.
Song song: Tăng gấp đôi dòng điện ( $A$ ), áp giữ nguyên, thích hợp cho hệ thống áp thấp (như hệ lưu trữ 12V/24V/48V) hoặc môi trường bị che khuất một phần.
