Mô tả Sản phẩm: Màn hình Thông minh Daly 3 Inch (UART/RS485)
Dòng màn hình này là giải pháp giám sát trực quan, giúp người dùng nắm bắt trạng thái sức khỏe của hệ thống pin mà không cần mở điện thoại. Sản phẩm có nhiều phiên bản lắp đặt phù hợp cho cả hệ thống lưu trữ gia đình và xe điện.
1. Các tính năng hiển thị chính
Tất cả các dòng màn hình 3 inch của Daly đều cung cấp đầy đủ các thông số thời gian thực:
-
SOC (%): Hiển thị chính xác phần trăm dung lượng pin còn lại.
-
Điện áp (Voltage): Tổng điện áp của khối pin.
-
Dòng điện (Current): Hiển thị dòng đang nạp vào hoặc xả ra.
-
Nhiệt độ (Temperature): Theo dõi nhiệt độ thực tế của bộ pin.
-
Trạng thái nạp/xả: Biểu tượng trực quan về quá trình hoạt động.
-
Mã lỗi (Error Code): Cảnh báo ngay lập tức nếu hệ thống gặp sự cố (quá áp, quá nhiệt, lệch cell...).
2. Phân loại theo giao thức kết nối
-

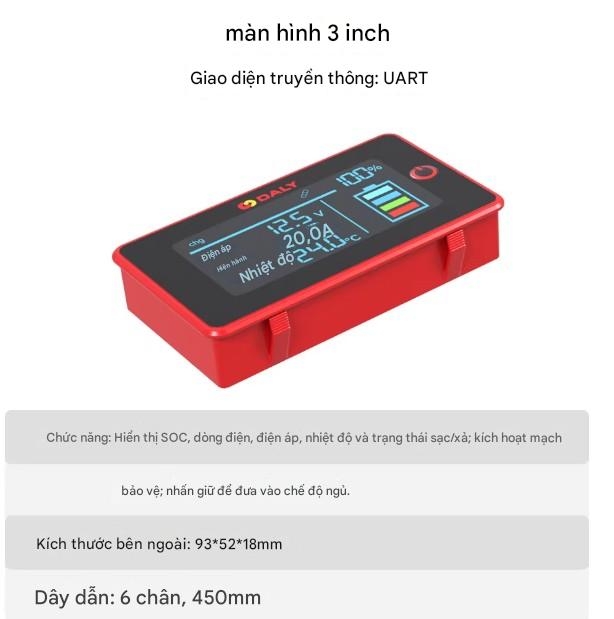

Giao diện UART (Hình 3): Sử dụng cáp 6 chân (6PIN), phù hợp cho các dòng BMS thông minh phổ thông.
-

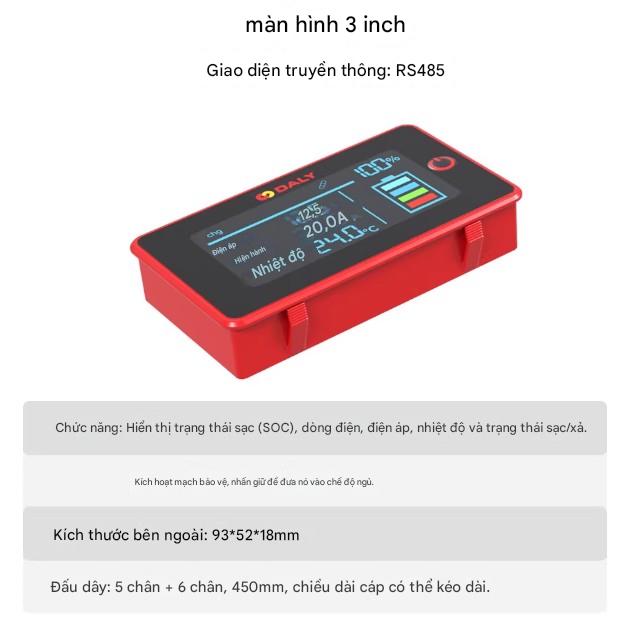

Giao diện RS485 (Hình 4): Sử dụng cáp 5PIN + 6PIN, thường dùng cho các hệ thống lưu trữ năng lượng cần độ ổn định cao và truyền dẫn xa.
-

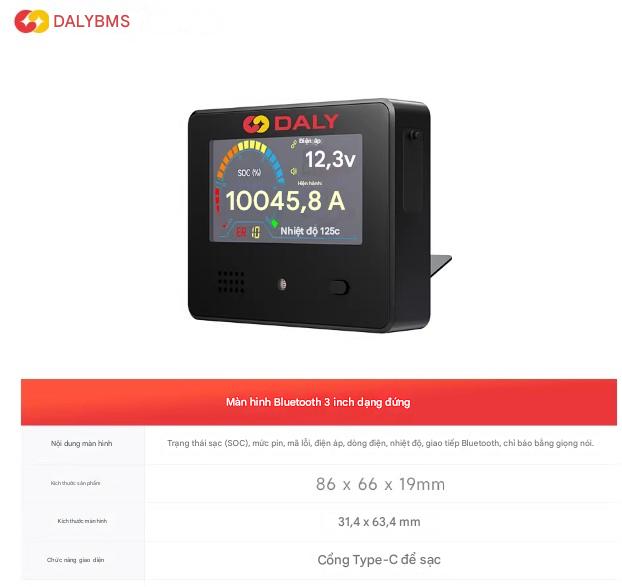

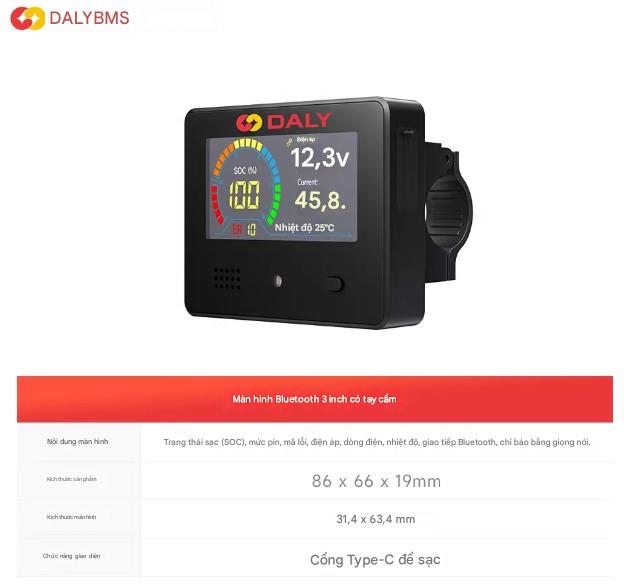

Phiên bản Bluetooth (Hình 1 & 2): Hỗ trợ kết nối không dây, tích hợp cổng sạc Type-C tiện lợi.
3. Thiết kế & Lắp đặt linh hoạt
Daly cung cấp 3 kiểu dáng vỏ để phù hợp với mọi nhu cầu:
-
Dạng lắp chìm (93 x 52 x 18mm): Thiết kế vuông vức, có lẫy gài, phù hợp để gắn vào mặt tủ điện hoặc vỏ thùng pin.
-

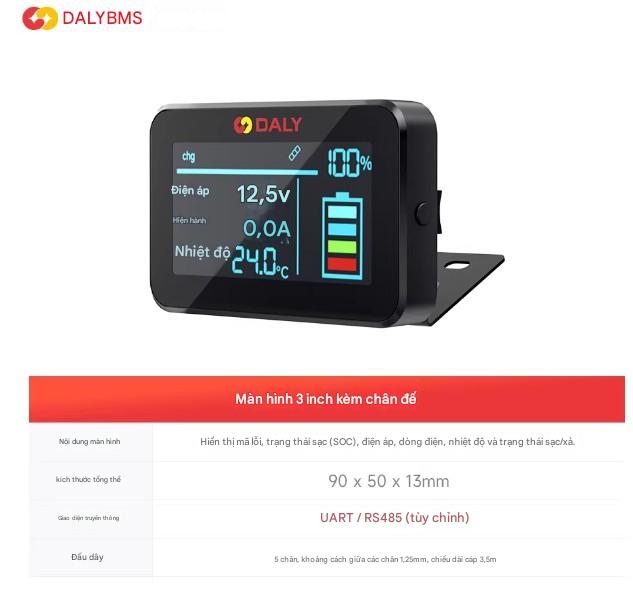

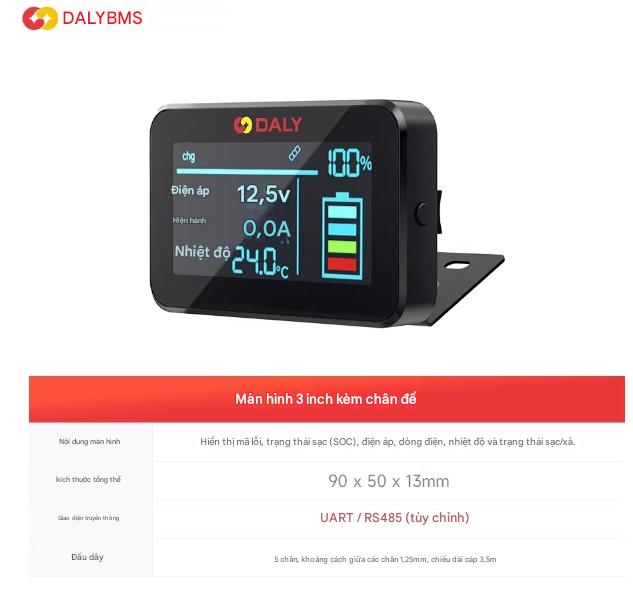

Dạng có giá đỡ (Bracket - Hình 5): Đi kèm giá đỡ kim loại, phù hợp gắn trên mặt phẳng hoặc trong các khoang máy.
-

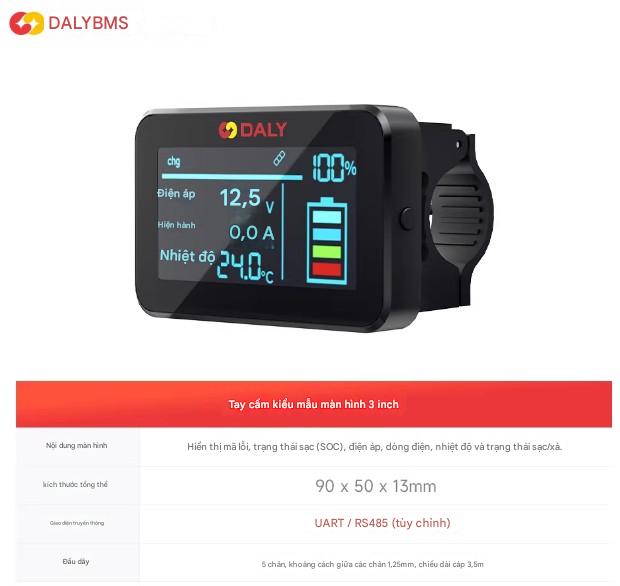

Dạng gắn tay lái (Handlebar - Hình 6): Thiết kế có ngàm kẹp tròn, chuyên dụng cho xe đạp điện, xe máy điện để người lái dễ dàng quan sát khi di chuyển.
4. Chức năng đặc biệt
-
Kích hoạt BMS: Màn hình có nút bấm hỗ trợ kích hoạt bo mạch bảo vệ khi mới lắp đặt hoặc sau khi mạch tự ngắt để bảo vệ.
-
Chế độ ngủ (Sleep): Nhấn giữ nút nguồn để đưa màn hình về chế độ ngủ, giúp tiết kiệm điện năng tuyệt đối cho bộ pin.
Thông số vật lý tham khảo
-
Kích thước hiển thị: 3 inch, màn hình màu sắc nét.
-
Độ dài dây cáp: Từ 450mm đến 3.5m (tùy phiên bản), có thể nối dài thêm.
-

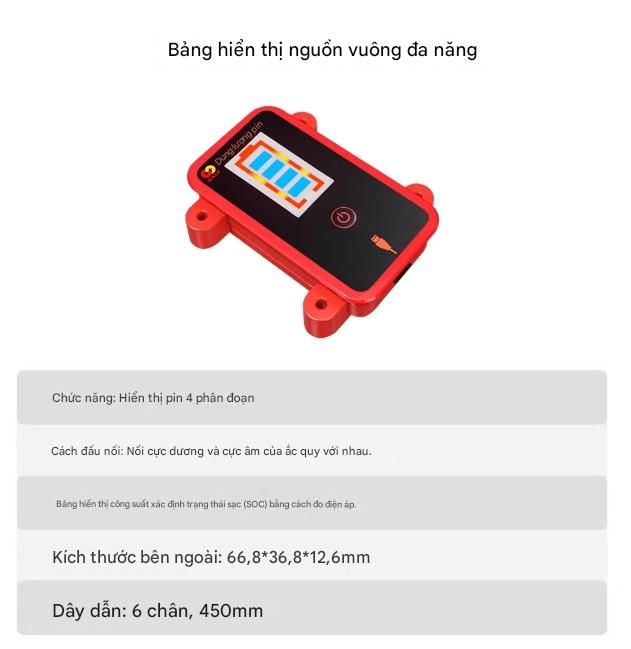

Phiên bản vuông phổ thông (Hình 7): Kích thước nhỏ gọn 66.8 x 36.8mm, chỉ hiển thị 4 vạch mức pin cơ bản bằng led đơn, phù hợp cho nhu cầu đơn giản.
Lưu ý: Khi mua màn hình, bạn cần kiểm tra chính xác bo mạch BMS của mình hỗ trợ cổng UART hay RS485 để chọn loại dây cáp đi kèm phù hợp nhất.
