- Thông tin chi tiết có trong phiên bản tiếng Anh của wiki: (Sao chép và dán vào thanh địa chỉ trình duyệt để mở)
- http://www.lcdwiki.com/3.5inch_IPS_SPI_Module_ST7796
- Thông tin chi tiết có trong phiên bản tiếng Trung của wiki: (Sao chép và dán vào thanh địa chỉ trình duyệt để mở)
- http://www.lcdwiki.com/zh/3.5inch_IPS_SPI_Module_ST7796

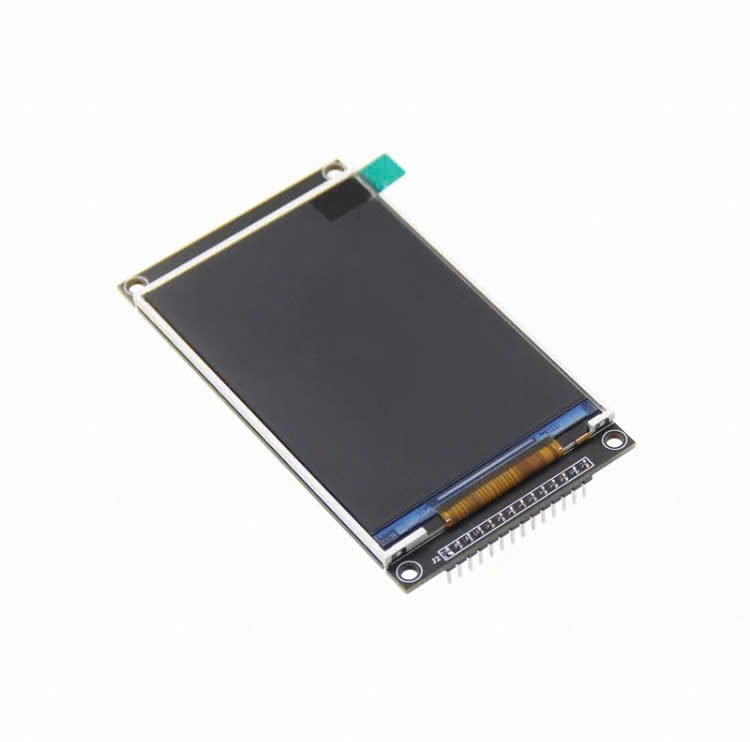

- Màn hình màu 3,5 inch, tấm nền IPS góc nhìn rộng được nâng cấp, góc nhìn tuyệt vời.
- Độ phân giải 320x480, 65.000 màu, chức năng cảm ứng điện dung tùy chọn.
- Chip chuyển đổi điện áp tích hợp, tương thích với vi điều khiển 5V/3.3V.
- Nó có thể được kết nối trực tiếp với vi điều khiển 5V (chẳng hạn như Arduino UNO/Mega2560).
- Sử dụng bus nối tiếp 4W-SPI, màn hình chỉ cần một vài chân I/O để hoạt động.
- Sản phẩm có khe cắm thẻ Micro TF giúp dễ dàng mở rộng dung lượng lưu trữ.
- Các ví dụ phong phú (STM32/CH32/C51/Arduino/ESP32) đang được cập nhật liên tục.
- Nhiều bài kiểm tra lão hóa đáp ứng các tiêu chuẩn quy trình cấp quân sự, đảm bảo hoạt động ổn định lâu dài.
- Cung cấp hỗ trợ công nghệ trình điều khiển cơ bản và cập nhật tài liệu WIKI trực tuyến.
| Thông số màn hình LCD | |
| Kích thước màn hình | 3,5 inch |
| Loại màn hình | IPS |
| nghị quyết | 320xRGBx480 (pixel) |
| Diện tích hiển thị hiệu quả | 48,96(chiều rộng) x 73,44(chiều cao) (mm) |
| Số lượng màu tối đa | 16,7 triệu |
| IC điều khiển | ST7796U |
| Giao diện hiển thị | SPI 4 dòng |
| Kích thước pixel | 0,153(H) x 0,153(mm) |
| Góc nhìn | TẤT CẢ 0 GIỜ |
| Độ sáng đèn nền (giá trị điển hình) | 300 (cd/ m² ) |
| Loại đèn nền | 6 đèn LED trắng |
| Nhiệt độ hoạt động | -10~50 (℃) |
| Nhiệt độ bảo quản | -20~60 (℃) |
| Thông số màn hình cảm ứng | |
| Kích thước diện tích hiệu quả | 3,5 inch |
| Loại màn hình cảm ứng | Màn hình cảm ứng điện dung |
| Độ phân giải màn hình cảm ứng | 320x480 (pixel) |
| IC điều khiển | FT6336U |
| Xem kích thước cửa sổ | 49,56(chiều rộng) x 74,04(chiều cao) (mm) |
| Giao diện truyền thông | IIC |
| Vật liệu kết cấu | G+F |
| Nhiệt độ hoạt động | -20~70 (℃) |
| Nhiệt độ bảo quản | -30~80 (℃) |
| Kích thước | |
| Kích thước màn hình LCD | 55,50±0,2(Rộng) x 84,96±0,2(Cao) x 2,5±0,1(Sâu)(mm) (không bao gồm cáp dẹt và keo dán) |
| Kích thước màn hình cảm ứng | 55,50±0,2(Rộng) x 84,96±0,2(Cao) x 0,8 (Sâu)(mm) (không bao gồm cáp dẹt và keo dán) |
| Kích thước mô-đun | Với màn hình cảm ứng: 55,5(Rộng) x 98,0(Cao) x 12,98(Sâu) (mm) (bao gồm cả đầu nối chân cắm)
Không có màn hình cảm ứng: 55,5(Rộng) x 98,0(Cao) x 14,28(Sâu) (mm) (bao gồm cả đầu nối chân cắm) |
| Thông số điện | |
| Điện áp hoạt động | 5.0 V |
| Dòng điện đèn nền | 95 mA |
| Mức tiêu thụ điện năng | 0,5 W |
| Các thông số khác | |
| Mã SKU | Không có màn hình cảm ứng: MSP3525
Với màn hình cảm ứng điện dung: MSP3526 |
| Giao diện bên ngoài | Đầu cắm 14 chân 2.54mm và cáp FPC 0.5mm |
| Trọng lượng (bao gồm cả bao bì) | MSP3525: 70g
MSP3526: 80g |

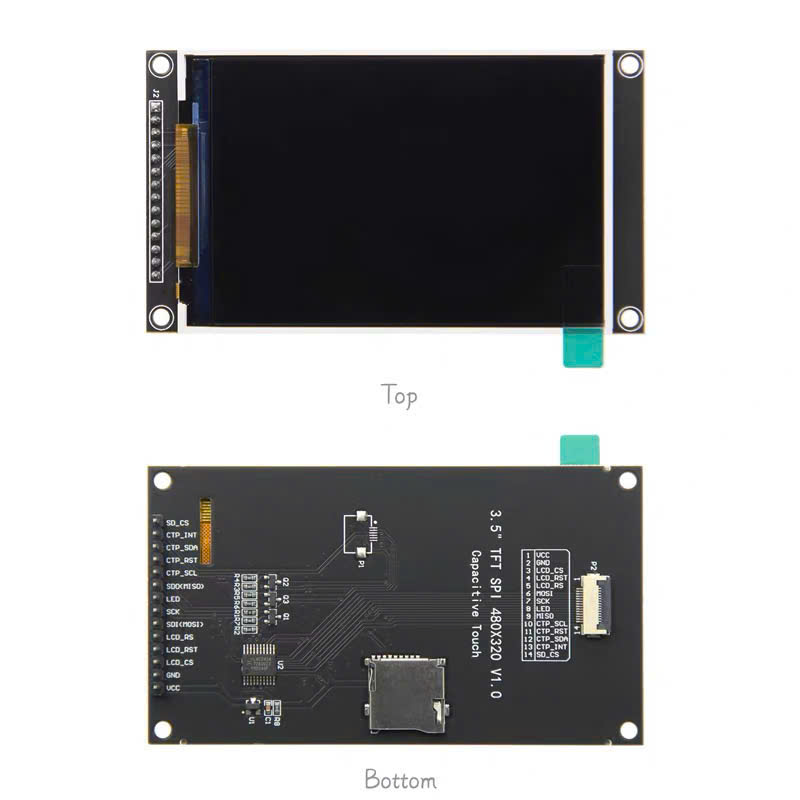

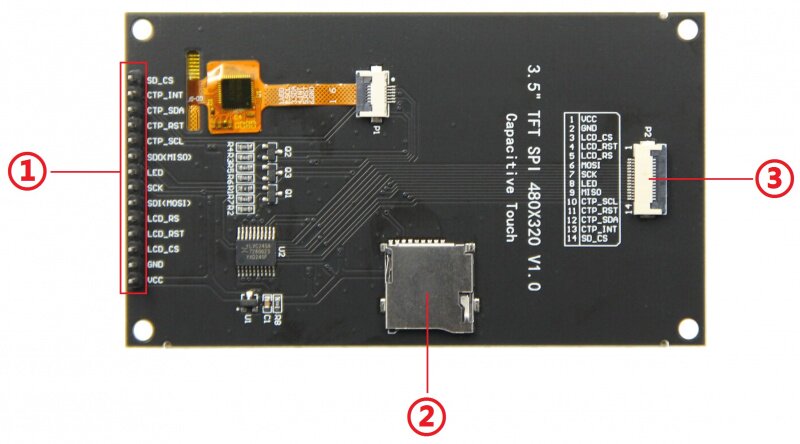

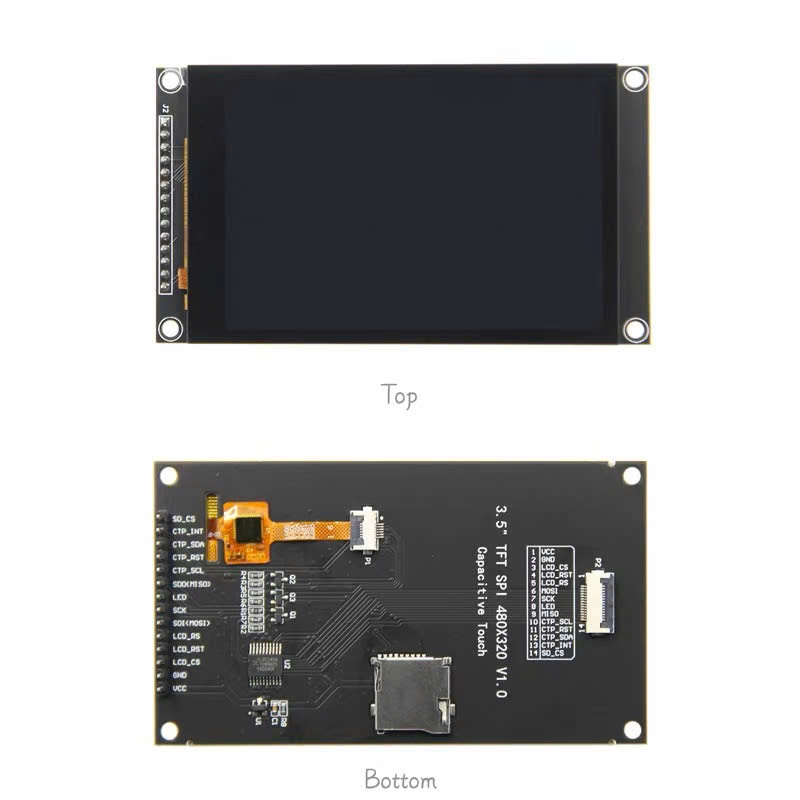

| Số seri | giao diện | Mô tả chức năng |
| ① | Đầu nối chân 14P | Đầu nối chân cắm có khoảng cách giữa các chân là 2,54mm, các chân đầu vào tín hiệu của mô-đun. |
| ② | Khe cắm thẻ Micro TF | Lắp thẻ Micro SD để mở rộng dung lượng lưu trữ, ví dụ như để lưu trữ lượng lớn dữ liệu như phông chữ và hình ảnh. |
| ③ | FPC 14P | Đầu nối FPC 0,5mm, được sử dụng cho chức năng đầu vào tín hiệu của mô-đun như ① |
| Số seri | Chân mô-đun | Mô tả chân cắm 14P |
| 1 | VCC | Nguồn cấp điện màn hình là cực dương |
| 2 | GND | Nối đất nguồn màn hình |
| 3 | LCD_CS | Tín hiệu điều khiển chọn chip màn hình LCD, mức thấp tích cực. |
| 4 | LCD_RST | Tín hiệu điều khiển đặt lại màn hình LCD, đặt lại mức thấp |
| 5 | LCD_RS | Tín hiệu điều khiển lựa chọn lệnh/dữ liệu trên màn hình LCD
Cấp độ cao: dữ liệu, cấp độ thấp: lệnh |
| 6 | SDI (MOSI) | Tín hiệu ghi dữ liệu trên bus SPI (được chia sẻ giữa thẻ SD và màn hình LCD) |
| 7 | SCK | Tín hiệu xung nhịp bus SPI (được chia sẻ giữa thẻ SD và màn hình LCD) |
| 8 | dẫn đến | Tín hiệu điều khiển đèn nền màn hình LCD (kết nối chân này nếu cần điều khiển; nếu không, hãy để trống). |
| 9 | SDO (MISO) | Tín hiệu đọc dữ liệu trên bus SPI (được chia sẻ giữa thẻ SD và màn hình LCD) |
| 10 | CTP_SCL | Tín hiệu xung nhịp bus IIC cho màn hình cảm ứng điện dung (không cần thiết cho các module không có màn hình cảm ứng) |
| 11 | CTP_RST | Tín hiệu điều khiển đặt lại màn hình cảm ứng điện dung, đặt lại mức thấp (các mô-đun không có màn hình cảm ứng không cần phải được kết nối). |
| 12 | CTP_SDA | Tín hiệu dữ liệu bus IIC dành cho màn hình cảm ứng điện dung (các mô-đun không có màn hình cảm ứng không cần phải được kết nối). |
| 13 | CTP_INT | Tín hiệu ngắt cảm ứng trên bus IIC của màn hình cảm ứng điện dung sẽ gửi tín hiệu đầu vào mức thấp đến bộ điều khiển chính khi có thao tác chạm (các mô-đun không có màn hình cảm ứng không cần phải được kết nối). |
| 14 | SD_CS | Tín hiệu điều khiển chọn thẻ SD, mức thấp (có thể để không kết nối nếu không sử dụng chức năng thẻ SD). |

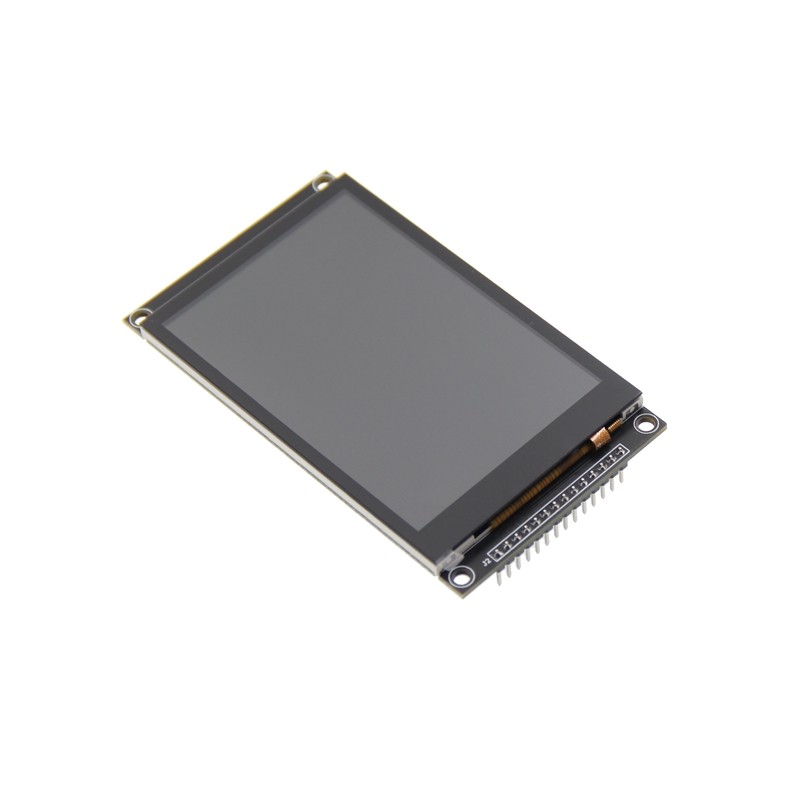

MSP3526 Với cảm ứng điện dung▼
MSP3526 Với cảm ứng điện dung▼

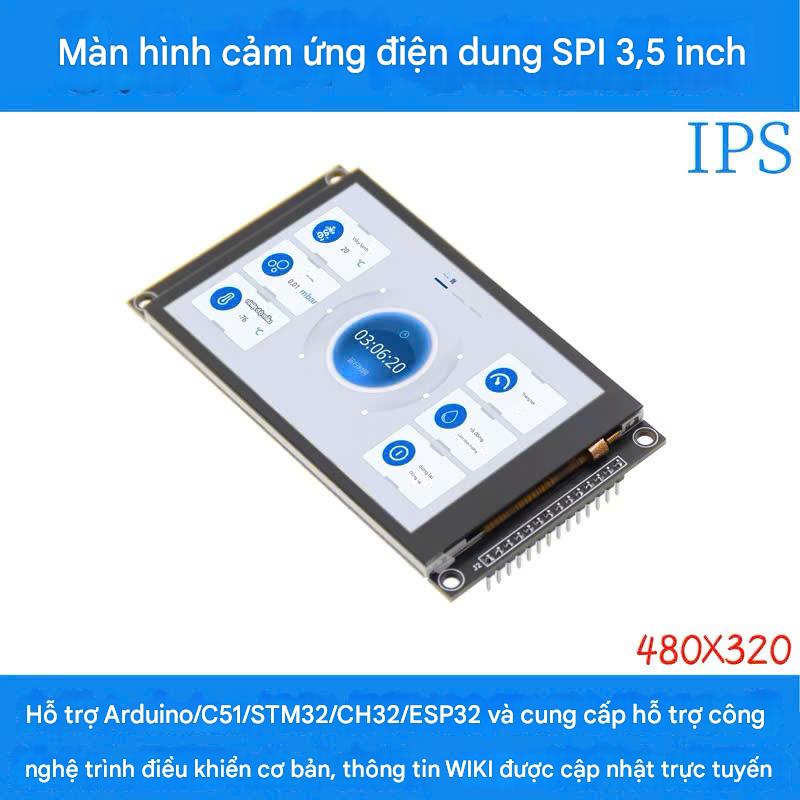

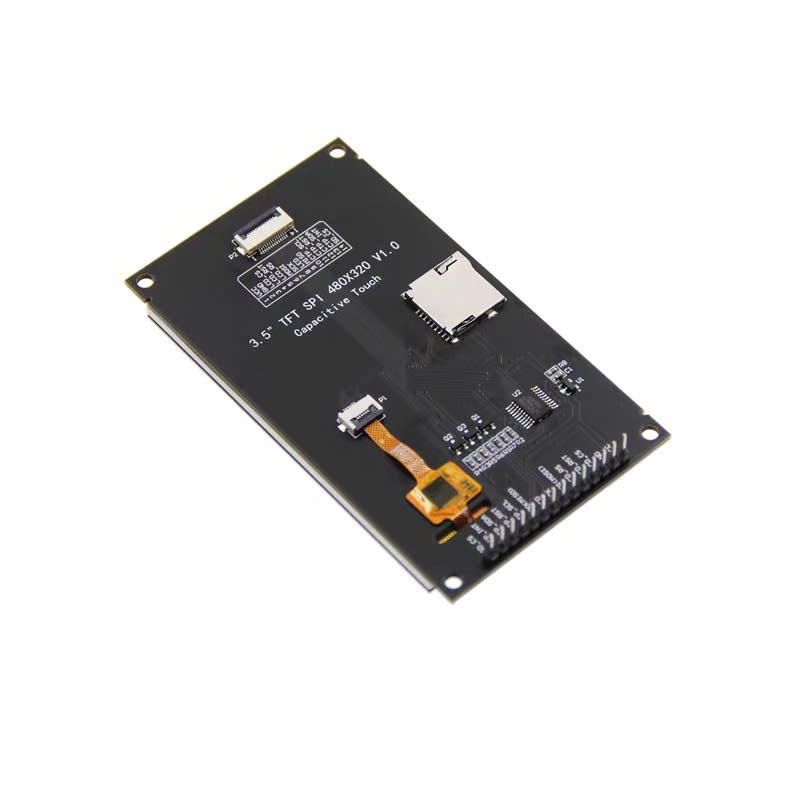

🌟 Màn hình cảm ứng điện dung IPS 3.5 inch SPI – Đa năng, sắc nét, dễ tích hợp
Mang lại trải nghiệm điều khiển mượt mà cùng chất lượng hiển thị đỉnh cao, màn hình cảm ứng điện dung 3.5 inch công nghệ IPS là lựa chọn lý tưởng cho các dự án Arduino, STM32, ESP32, và nhiều nền tảng vi điều khiển khác.
🔧 Thông số kỹ thuật nổi bật:
-
Loại màn hình: IPS TFT LCD cảm ứng điện dung
-
Kích thước hiển thị: 3.5 inch
-
Độ phân giải: 480 x 320 pixel
-
Loại cảm ứng: Điện dung (đa điểm, độ nhạy cao)
-
Giao tiếp: SPI
-
Góc nhìn rộng, màu sắc tươi tắn nhờ công nghệ IPS
-
Tương thích với: Arduino, STM32, ESP32, CH32, C51...
✅ Ưu điểm vượt trội:
-
🖐 Cảm ứng điện dung hiện đại: Nhạy, chính xác, giống cảm ứng smartphone
-
🔄 Tích hợp sẵn driver dễ sử dụng với nhiều thư viện hỗ trợ như TFT_eSPI, GFX
-
🔌 Giao tiếp SPI, tiết kiệm chân I/O, truyền dữ liệu nhanh chóng
-
🌈 IPS cho màu sắc sống động, góc nhìn rộng, không bị biến dạng khi nghiêng
-
📚 Tài liệu WIKI online và hỗ trợ kỹ thuật cấp độ driver cho người dùng lập trình sâu
🎯 Ứng dụng thực tế:
-
Thiết bị điều khiển công nghiệp, tự động hóa
-
Màn hình giao diện người dùng HMI
-
Smart Home – hiển thị và điều khiển thiết bị
-
Dự án Arduino/ESP32 mang tính tương tác cao
-
Máy đo môi trường, máy in 3D, hệ thống tưới tiêu thông minh
💡 Bạn cần code mẫu kết nối với ESP32 hoặc Arduino? Mình có thể hỗ trợ file mẫu tùy loại chip điều khiển (ví dụ: ILI9488, ST7796...).
Bạn cũng có thể tích hợp nó trong khung nhôm, hộp CNC, bo mạch điều khiển riêng nhờ lỗ bắt vít chắc chắn và thiết kế công nghiệp.
