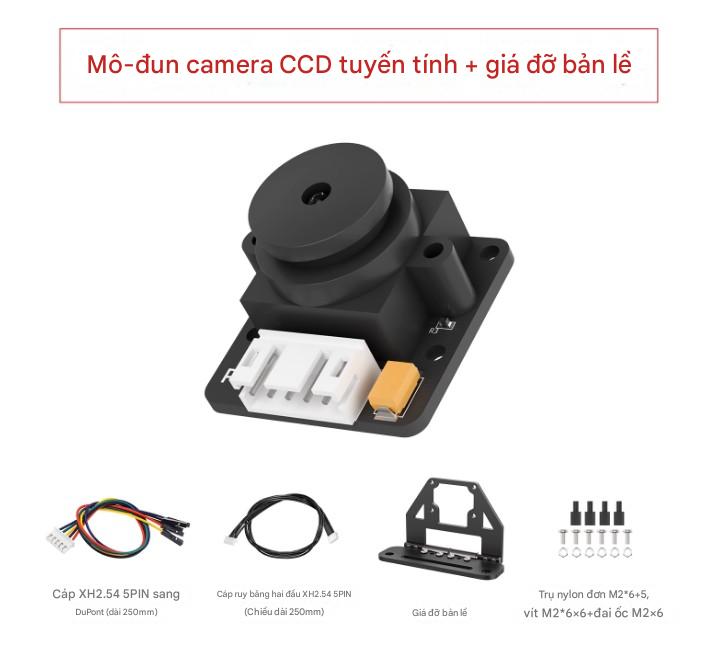

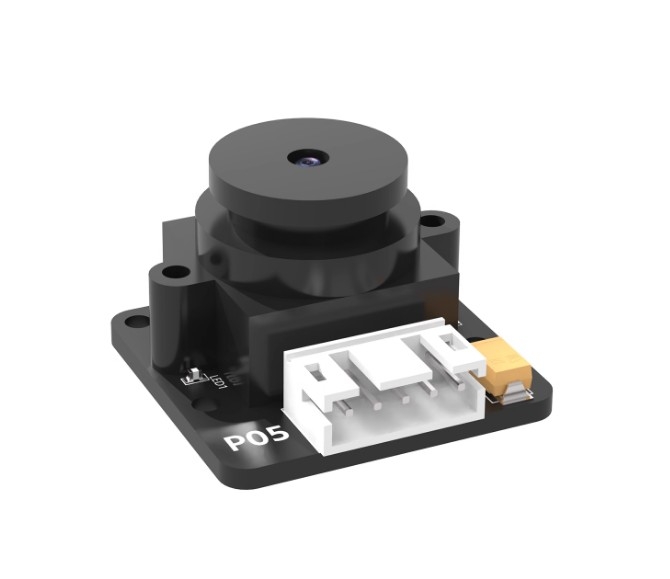

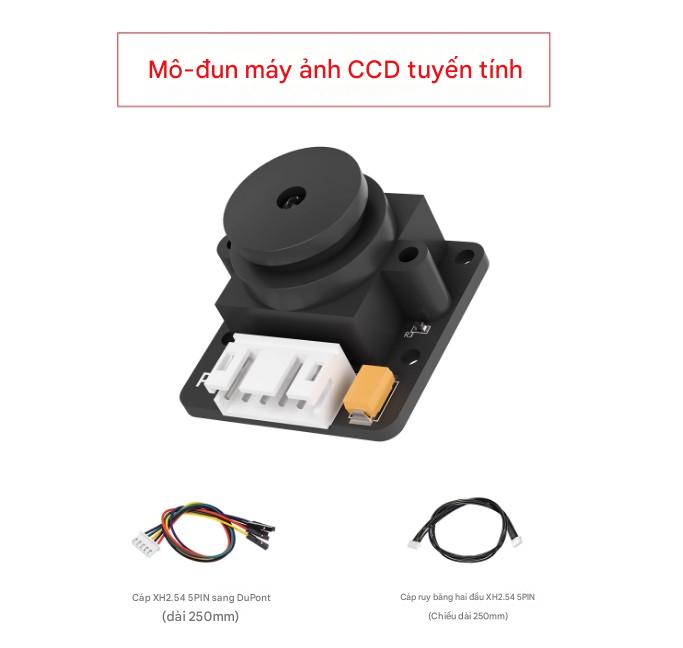

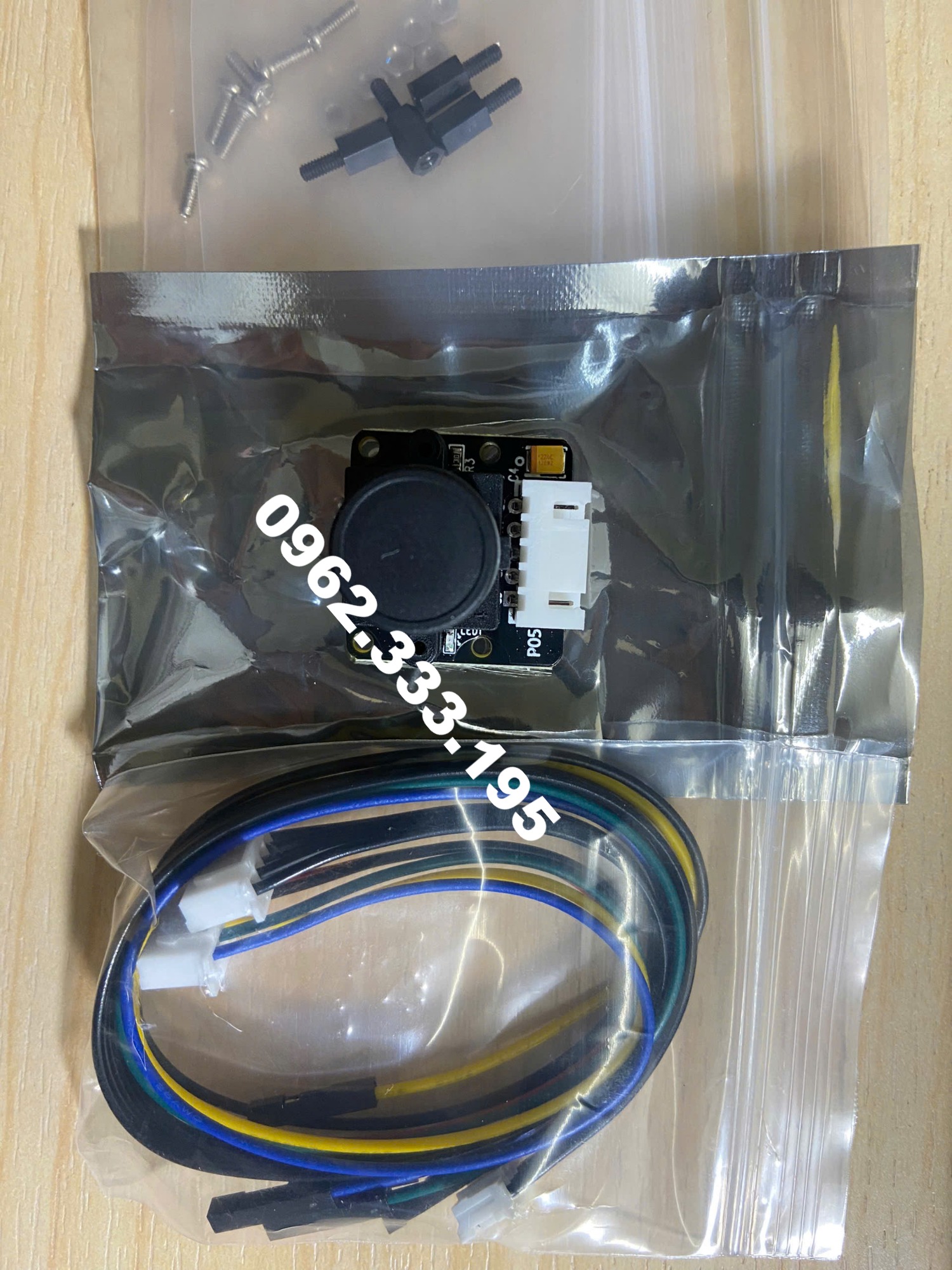

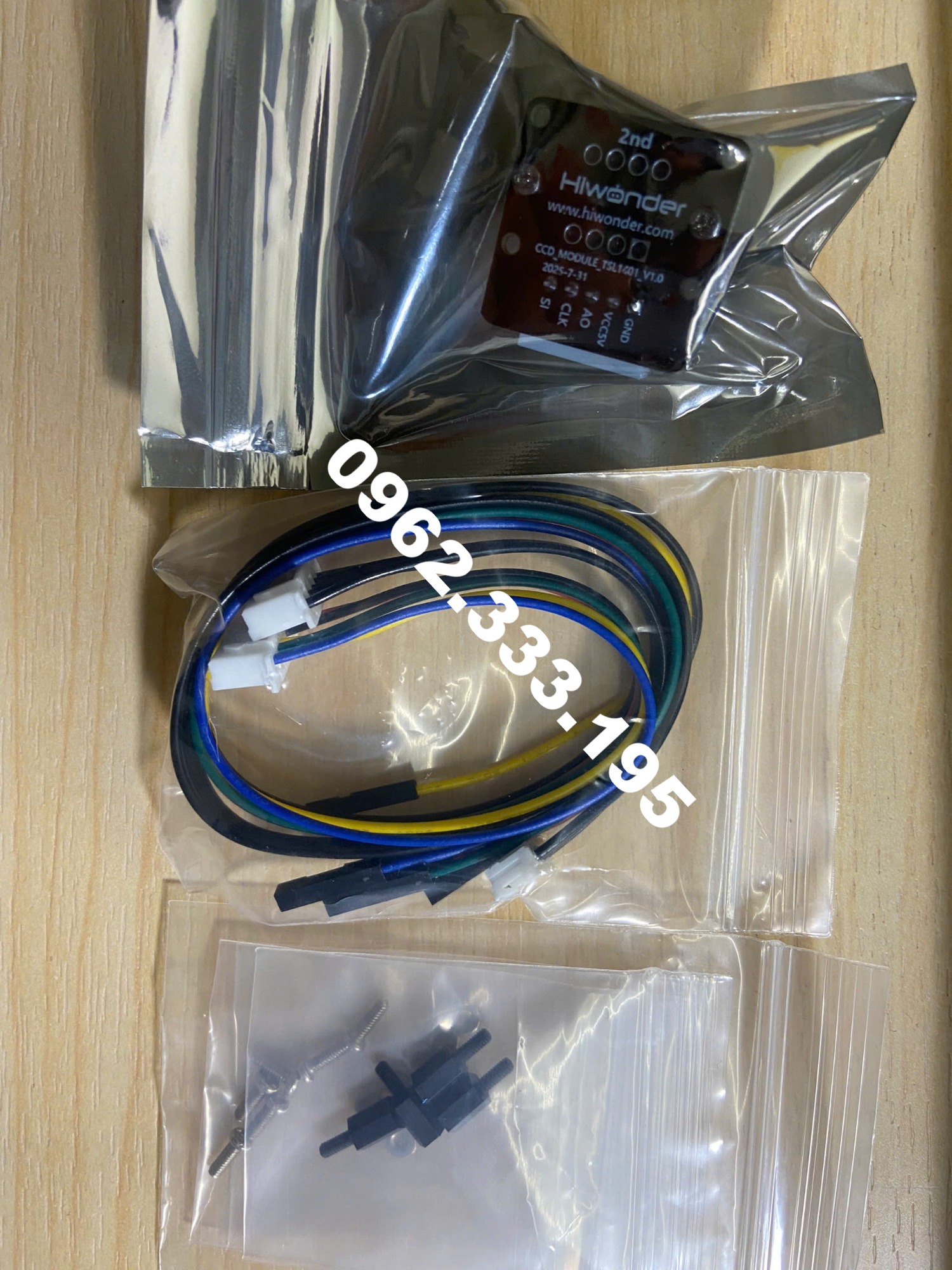

📸 Mô tả sản phẩm: Mô-đun Camera CCD Tuyến tính TSL1401
Mô-đun camera TSL1401 là một cảm biến nhận dạng hình ảnh tốc độ cao được thiết kế đặc biệt cho các ứng dụng robot theo dõi đường (line following), tránh chướng ngại vật và nhận dạng đường đi thông minh.
Sản phẩm sử dụng chip cảm biến CCD mảng tuyến tính (Linear CCD) TSL1401CL, cho phép robot chụp một "lát cắt" hình ảnh một chiều (1D) với tốc độ cực nhanh và độ chính xác cao.
🎯 Tính năng và Ưu điểm nổi bật
| Tính năng | Chi tiết |
| Cảm biến cốt lõi | CCD Mảng Tuyến tính (Linear CCD) 128 x 1 pixel. |
| Độ phân giải | 128 pixel (1 chiều) cho độ chính xác cao trong việc xác định vị trí đường kẻ, ranh giới. |
| Tốc độ phản hồi | Cực kỳ nhanh, lý tưởng cho robot theo dõi đường tốc độ cao. |
| Đầu ra dữ liệu | Tín hiệu Analog (AO), dễ dàng xử lý qua bộ chuyển đổi ADC của vi điều khiển. |
| Khả năng thích ứng | Hoạt động tốt trong nhiều điều kiện ánh sáng môi trường (trong nhà và ngoài trời), ít bị ảnh hưởng bởi ánh sáng xung quanh. |
| Phạm vi phát hiện | 5 - 40 cm (có thể điều chỉnh tiêu cự để lấy nét). |
| Tương thích | Dễ dàng giao tiếp với các vi điều khiển phổ biến như STM32, Arduino. |
⚙️ Thông số kỹ thuật
| Đặc điểm | Chi tiết |
| Chip | TSL1401CL |
| Điện áp hoạt động | 3.3V - 5V |
| Tổ chức cảm biến | 128 phần tử cảm biến (photodiode) |
| Giao diện kết nối | 5 chân, sử dụng cổng XH2.54 chống ngược (GND, VCC, AO, CLK, SI). |
| Chiều dài hoạt động | 8.12mm (khoảng cách vật lý của mảng pixel) |
| Tần số Clock tối đa | 8 MHz |
| Kích thước module | Khoảng 28 x 26 x 40 mm (kích thước tổng thể, không bao gồm giá đỡ) |
📊 So sánh với Camera Ma trận (Face-Array CCD)

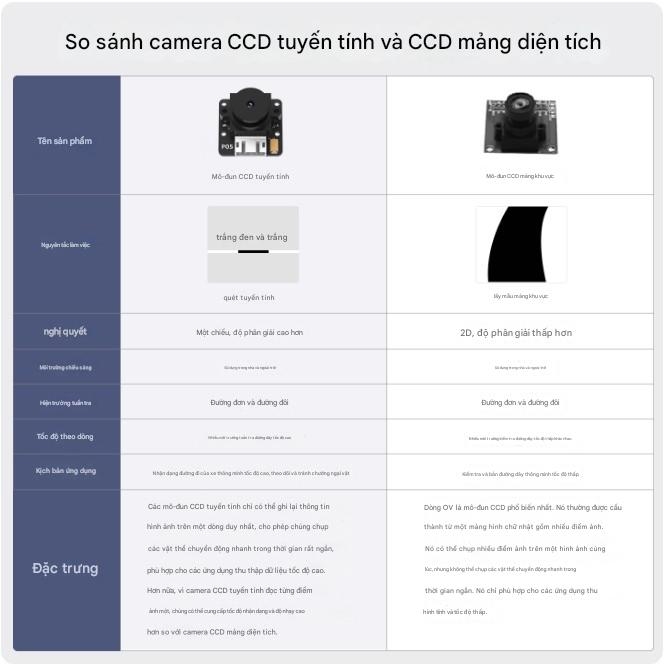

Hình ảnh minh họa số 3 cho thấy lợi thế rõ rệt của mô-đun CCD tuyến tính TSL1401 so với mô-đun Camera Ma trận CCD (thường là OV series):
| Đặc điểm | Mô-đun CCD Tuyến tính (TSL1401) | Mô-đun Camera Ma trận CCD (OV Series) |
| Nguyên lý làm việc | Quét tuyến tính (1 chiều) (chỉ chụp 1 hàng pixel) | Lấy mẫu Ma trận (2 chiều) (chụp toàn bộ khung hình) |
| Độ phân giải | 1 chiều, độ phân giải tương đối cao (theo chiều ngang) | 2 chiều, độ phân giải tương đối thấp |
| Tốc độ theo dõi | Phù hợp với môi trường theo dõi đường tốc độ cao | Phù hợp với môi trường theo dõi đường tốc độ thấp, chụp ảnh tĩnh |
| Ứng dụng chính | Nhận dạng đường đi tốc độ cao, tìm kiếm, tránh chướng ngại vật | Theo dõi đường tốc độ thấp, quay/chụp ảnh, theo dõi đối tượng tĩnh |
| Tính năng sản phẩm | Chỉ thu thập một hàng thông tin hình ảnh, xử lý dữ liệu nhanh chóng, độ nhạy cao, lý tưởng cho đối tượng di chuyển tốc độ cao. | Thu thập nhiều pixel cùng lúc, xử lý chậm hơn, không phù hợp để thu thập đối tượng di chuyển tốc độ cao trong thời gian ngắn. |
🔍 Ứng dụng cụ thể (Theo hình ảnh)

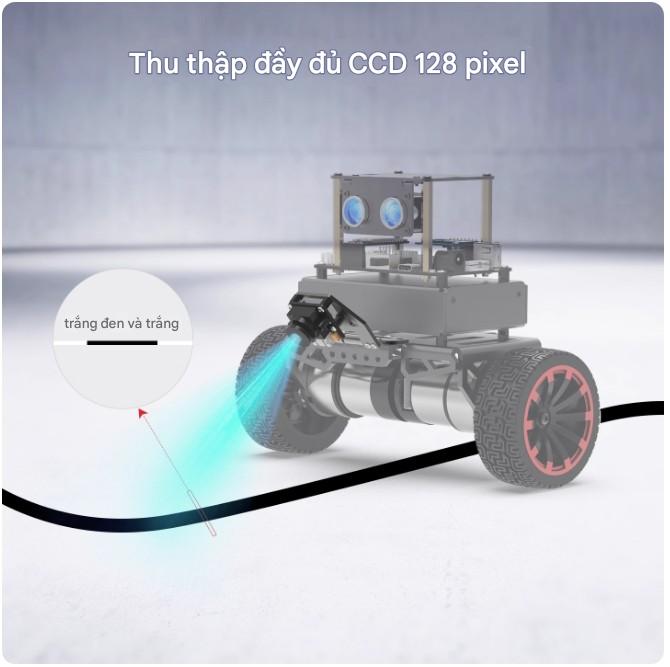

Hình ảnh minh họa số 4 cho thấy cách module TSL1401 hoạt động:
-
Module chiếu một vệt quét tuyến tính xuống đường đi.
-
128 pixel thu thập giá trị xám (trắng/đen) của "lát cắt" này.
-
Vi điều khiển phân tích 128 giá trị này để xác định vị trí trung tâm của đường đen (hoặc đường trắng) so với trung tâm cảm biến, từ đó đưa ra lệnh điều khiển cho robot để giữ đúng làn.
Sản phẩm này là lựa chọn tối ưu cho các cuộc thi robot đòi hỏi tốc độ cao và độ chính xác trong việc bám sát đường kẻ.
