🧭 Mô-đun Dẫn đường Quán tính IMU 10 Trục
Mô-đun IMU (Inertial Measurement Unit - Đơn vị Đo lường Quán tính) này là một cảm biến tiên tiến, cung cấp dữ liệu về thái độ, hướng di chuyển và vị trí của robot với độ chính xác và tần suất cao.
1. ⚙️ Cấu tạo và Thông số Kỹ thuật

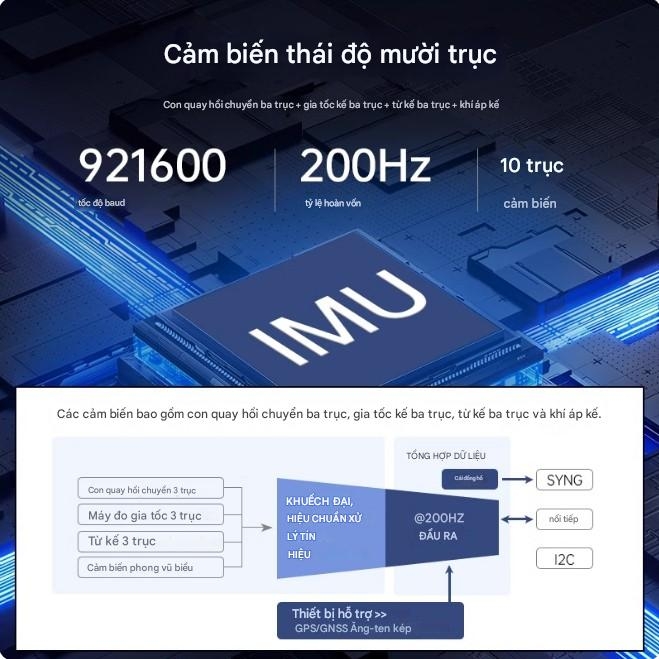

Mô-đun IMU 10 trục này tích hợp nhiều cảm biến vào một bo mạch duy nhất để tạo ra dữ liệu tổng hợp (Data Fusion):
-
10 Trục Cảm biến (10 Axis Sensor): * 3 Trục Con quay hồi chuyển (Gyroscopes): Đo tốc độ góc.
-
3 Trục Gia tốc kế (Accelerometers): Đo gia tốc tịnh tiến.
-
3 Trục Từ kế (Magnetometers): Đo từ trường Trái đất để xác định hướng (la bàn).
-
1 Cảm biến Khí áp kế (Barometer Sensor): Đo áp suất khí quyển để ước tính độ cao.
-
-
Tốc độ Truyền dữ liệu (Baud Rate): Lên đến 921600.
-
Tần suất Phản hồi (Output Rate): Lên đến 200Hz, đảm bảo dữ liệu thái độ (attitude) và dẫn đường được cập nhật nhanh chóng, rất quan trọng cho các hệ thống robot động.
-
Giao thức Giao tiếp: Hỗ trợ nối tiếp TTL (Serial TTL), I2C.
-

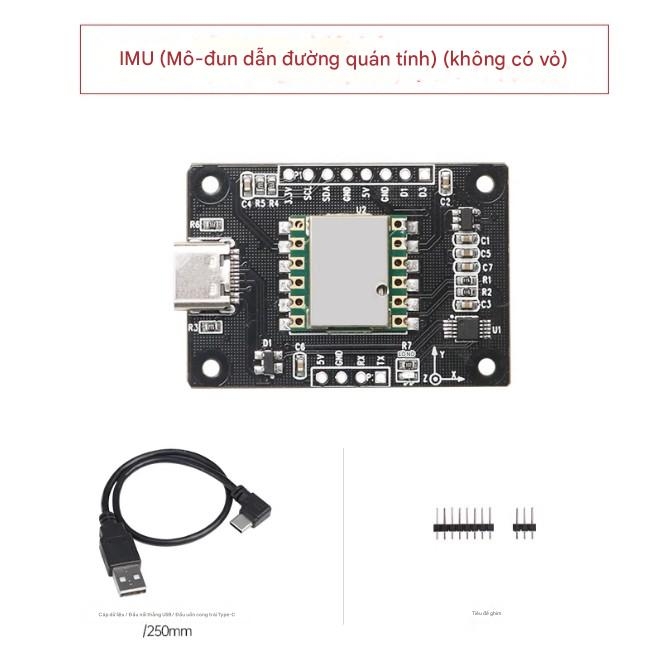

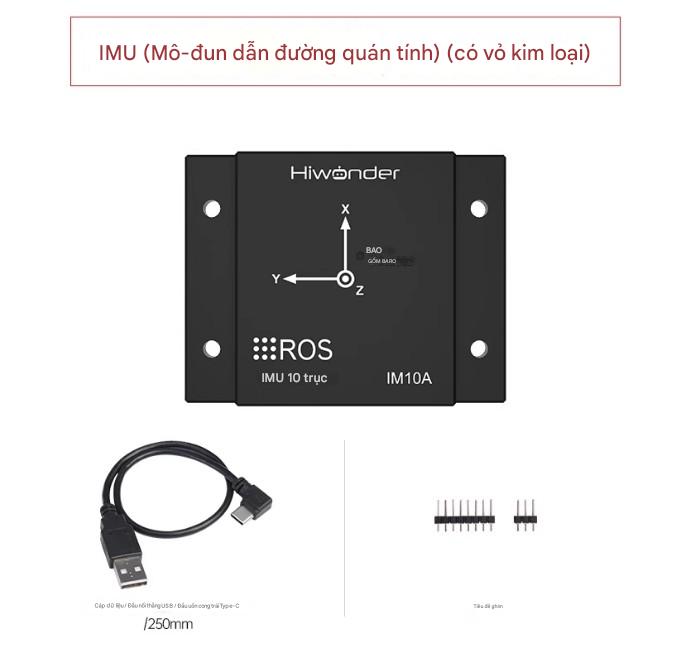

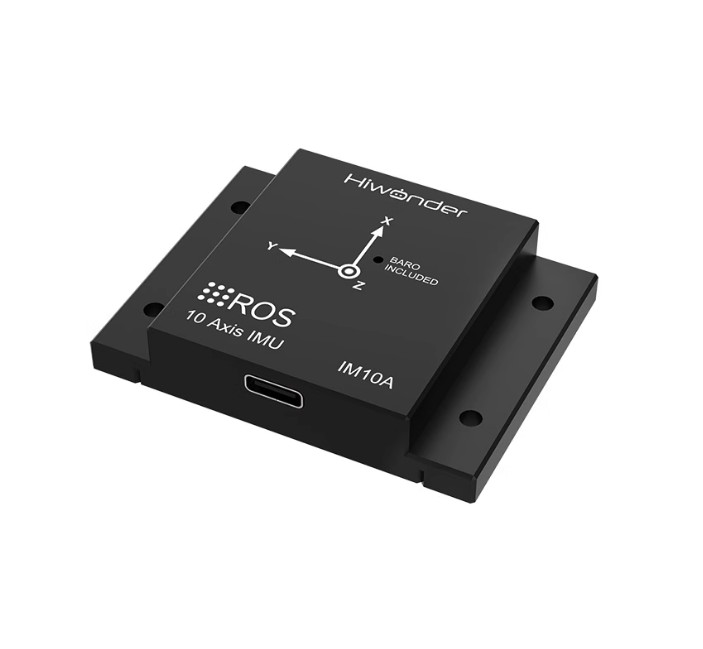

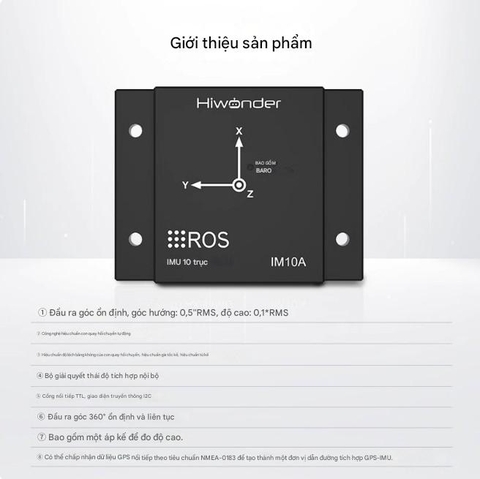

Thiết kế: Có sẵn phiên bản mô-đun trần (không vỏ) và phiên bản có vỏ kim loại (IM10A) để bảo vệ và dễ dàng lắp đặt.
2. 🎯 Tính năng Dẫn đường và Định vị
Mô-đun được trang bị các công nghệ để đảm bảo dữ liệu đầu ra chính xác:
-

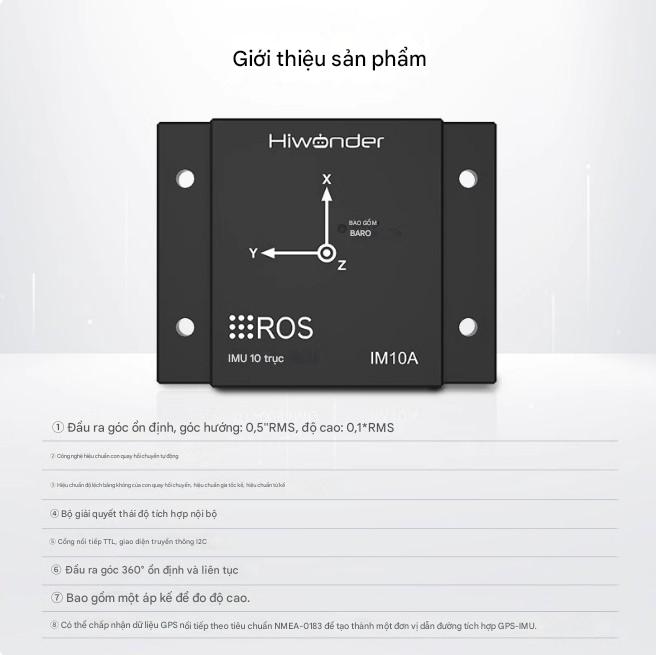

Đầu ra Góc Ổn định (Stable Angle Output):
-
Hướng (Heading): Độ chính xác $\approx 0.5^{\circ} \text{RMS}$
-
Thái độ (Attitude): Độ chính xác $\approx 0.1^{\circ} \text{RMS}$
-
-
Hiệu chuẩn Tự động: Hỗ trợ Hiệu chuẩn tự động con quay hồi chuyển, Hiệu chuẩn bù trừ con quay hồi chuyển/gia tốc kế/từ kế.
-
Bộ giải thuật Thái độ tích hợp (Integrated Attitude Solver): Tích hợp thuật toán nội bộ để hợp nhất dữ liệu từ các cảm biến thành dữ liệu thái độ và hướng di chuyển.
-
Đầu ra Góc liên tục 360° ổn định (360° Stable Continuous Angle Output): Cung cấp dữ liệu định hướng đầy đủ.
-
Kết hợp GPS (GPS-IMU): Có thể nhận dữ liệu GPS nối tiếp tuân thủ tiêu chuẩn NMEA-0183 để tạo thành đơn vị dẫn đường kết hợp GPS-IMU.

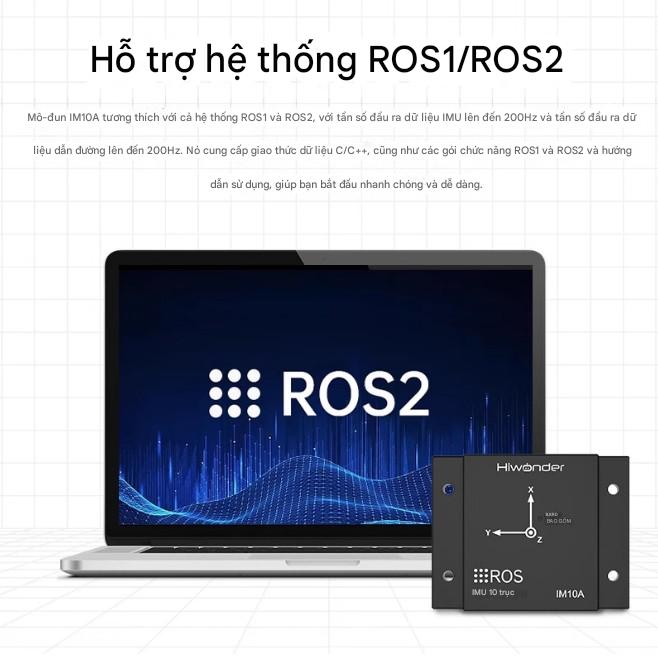

3. 🖥️ Hỗ trợ ROS và Tương thích
-
Hỗ trợ ROS1/ROS2: Mô-đun IM10A hoàn toàn tương thích với cả hệ thống ROS1 và ROS2, cung cấp các gói chức năng (functional packages), giao thức dữ liệu C/C++ và hướng dẫn sử dụng, giúp người dùng dễ dàng tích hợp vào môi trường ROS. * Khả năng Tương thích Rộng rãi: Tương thích với các bo mạch chủ và bảng mở rộng phổ biến như Raspberry Pi, Jetson, Arduino, STM32, v.v.
📦 Bộ Sản phẩm Dẫn đường Tiêu chuẩn (Bộ IMU + LiDAR)
Hiwonder cung cấp các bộ sản phẩm định vị tích hợp IMU với các mô-đun định vị không gian khác:

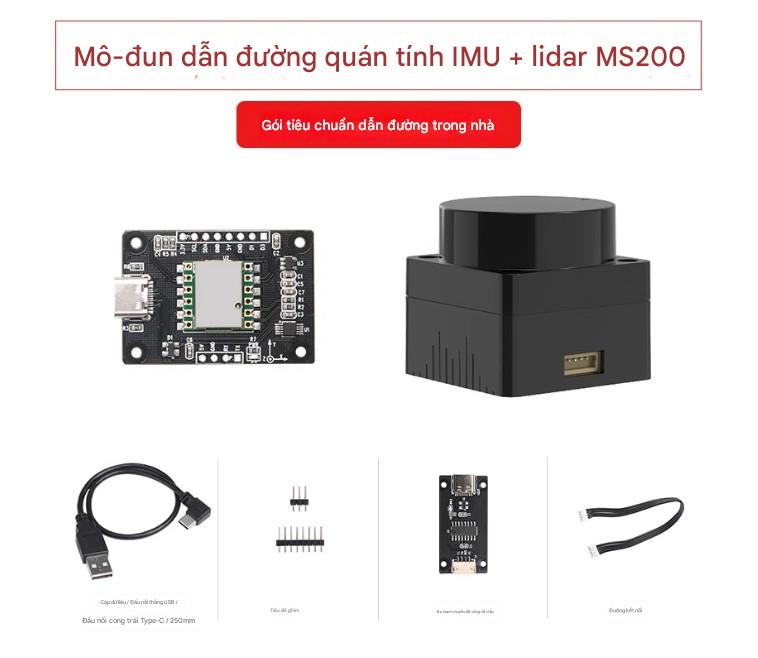

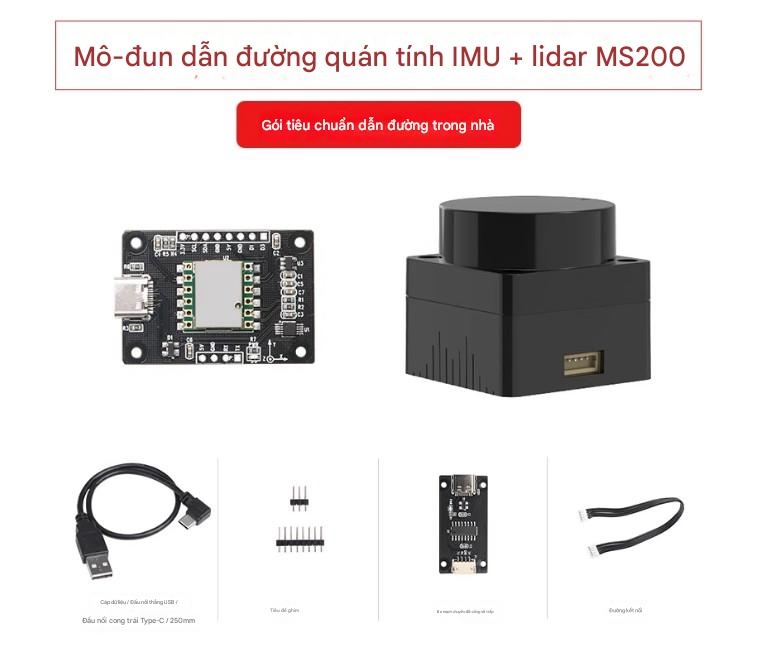

A. Bộ Dẫn đường Trong nhà
-
Thành phần: Mô-đun IMU + LiDAR MS200 (Laser Radar).
-
Ứng dụng: Kết hợp IMU với LiDAR để thực hiện các chức năng Lập bản đồ và Định vị Đồng thời (SLAM) trong môi trường trong nhà (ví dụ: robot hút bụi, xe tự hành trong nhà).

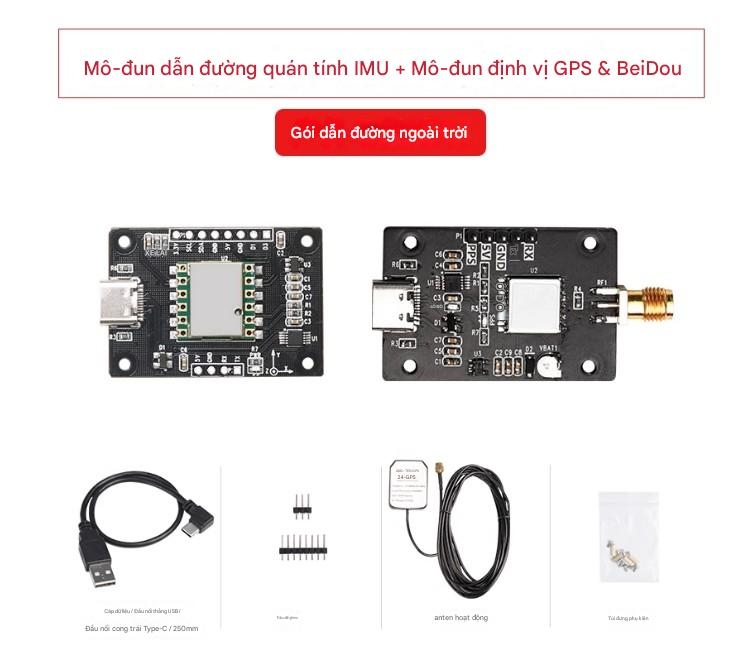

B. Bộ Dẫn đường Ngoài trời
-
Thành phần: Mô-đun IMU + Mô-đun Định vị GPS & BeiDou.
-
Ứng dụng: Kết hợp dữ liệu quán tính của IMU với dữ liệu vị trí vệ tinh (GPS/BDS) để cung cấp định vị và hướng di chuyển chính xác và ổn định hơn ở ngoài trời.
Bộ IMU 10 Trục này là nền tảng cảm biến cốt lõi cho bất kỳ robot tự hành hoặc robot di động nào yêu cầu nhận thức không gian 3D và định hướng chính xác cao.
