cần những vật tư gì để làm một bộ kích điện từ 12v lên 220v dùng tấm pin năng lượng mặt trời để sạc cho ắc quy?
Để làm một bộ kích điện từ 12V lên 220V dùng tấm pin năng lượng mặt trời để sạc cho ắc quy, bạn cần những vật tư sau đây, chia theo từng phần:
🔋 1. Phần cấp điện đầu vào (năng lượng mặt trời + sạc ắc quy)
a. Tấm pin năng lượng mặt trời (Solar Panel)
-
Công suất: tùy nhu cầu (thường dùng 100W–300W trở lên)
-
Điện áp danh định: nên chọn loại có điện áp phù hợp để sạc cho ắc quy 12V (thường là 18V)
b. Bộ điều khiển sạc (Solar Charge Controller)
-
Chức năng: điều chỉnh dòng điện và điện áp từ tấm pin vào ắc quy, tránh quá sạc hoặc xả quá mức.
-
Loại:
-
PWM (giá rẻ, hiệu suất trung bình)
-
MPPT (đắt hơn, hiệu suất cao hơn ~30%)
-
-
Dòng điện định mức: phù hợp với dòng sạc từ tấm pin (thường 10A, 20A, 30A tùy quy mô)
c. Ắc quy (Battery)
-
Loại: Ắc quy 12V (axit chì, gel, hoặc lithium)
-
Dung lượng: tùy nhu cầu sử dụng, ví dụ:
-
12V 100Ah → lưu trữ khoảng 1.2 kWh
-
Nhiều ắc quy có thể ghép song song để tăng dung lượng
-
⚡ 2. Phần kích điện (Inverter)
a. Inverter 12V lên 220V
-
Loại:
-
Sóng vuông (giá rẻ, dùng cho tải đơn giản như bóng đèn)
-
Sóng sin mô phỏng
-
Sóng sin chuẩn (dùng cho thiết bị điện tử, motor, máy bơm)
-
-
Công suất: tùy theo thiết bị bạn muốn sử dụng, ví dụ:
-
300W – 500W (thiết bị nhỏ)
-
1000W – 3000W (máy bơm, tủ lạnh, TV...)
-
🔌 3. Dây điện, đầu nối, cầu chì
-
Dây điện DC từ tấm pin đến bộ điều khiển và từ bộ điều khiển đến ắc quy: dùng loại dây đủ tiết diện (4mm², 6mm² trở lên tùy công suất)
-
Dây điện AC từ inverter ra thiết bị dùng điện 220V
-
Cầu chì/aptomat bảo vệ đường dây DC và AC
-
Đầu cos, jack MC4, hộp nối, hộp cầu chì...
-
Có thể cần thêm công tắc, đồng hồ đo điện áp/dòng điện
✅ Tóm tắt danh sách vật tư:
| STT | Vật tư | Ghi chú |
|---|---|---|
| 1 | Tấm pin năng lượng mặt trời | 18V, 100–300W |
| 2 | Bộ điều khiển sạc (MPPT hoặc PWM) | Dòng 10–30A |
| 3 | Ắc quy 12V | Dung lượng tùy nhu cầu |
| 4 | Inverter 12V lên 220V | Công suất phù hợp |
| 5 | Dây điện DC và AC | Tiết diện phù hợp |
| 6 | Cầu chì hoặc aptomat | Bảo vệ mạch |
| 7 | Đầu nối, jack MC4, đầu cos | Đấu nối an toàn |
| 8 | Vỏ hộp, bảng lắp | Nếu cần lắp cố định |

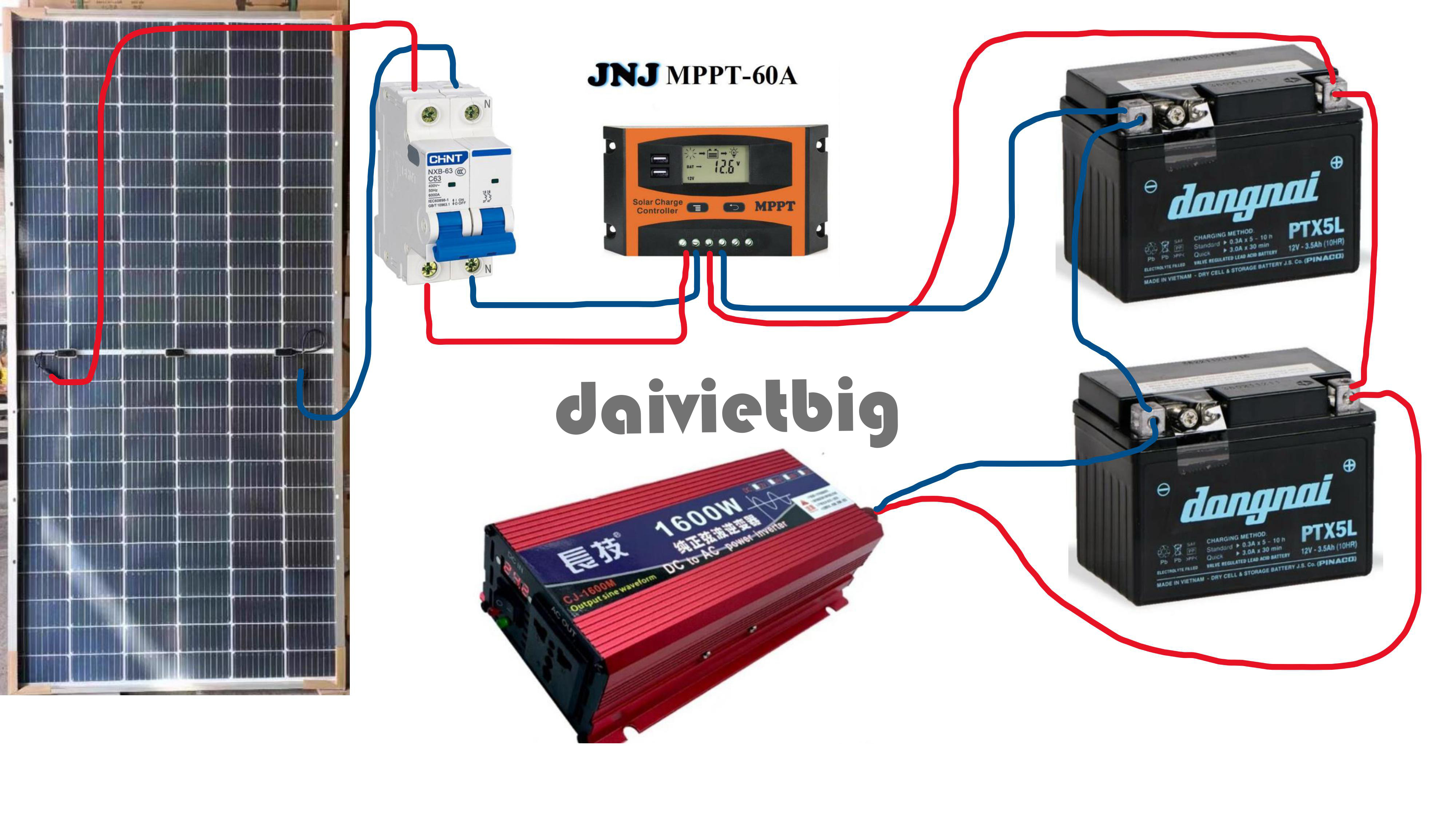

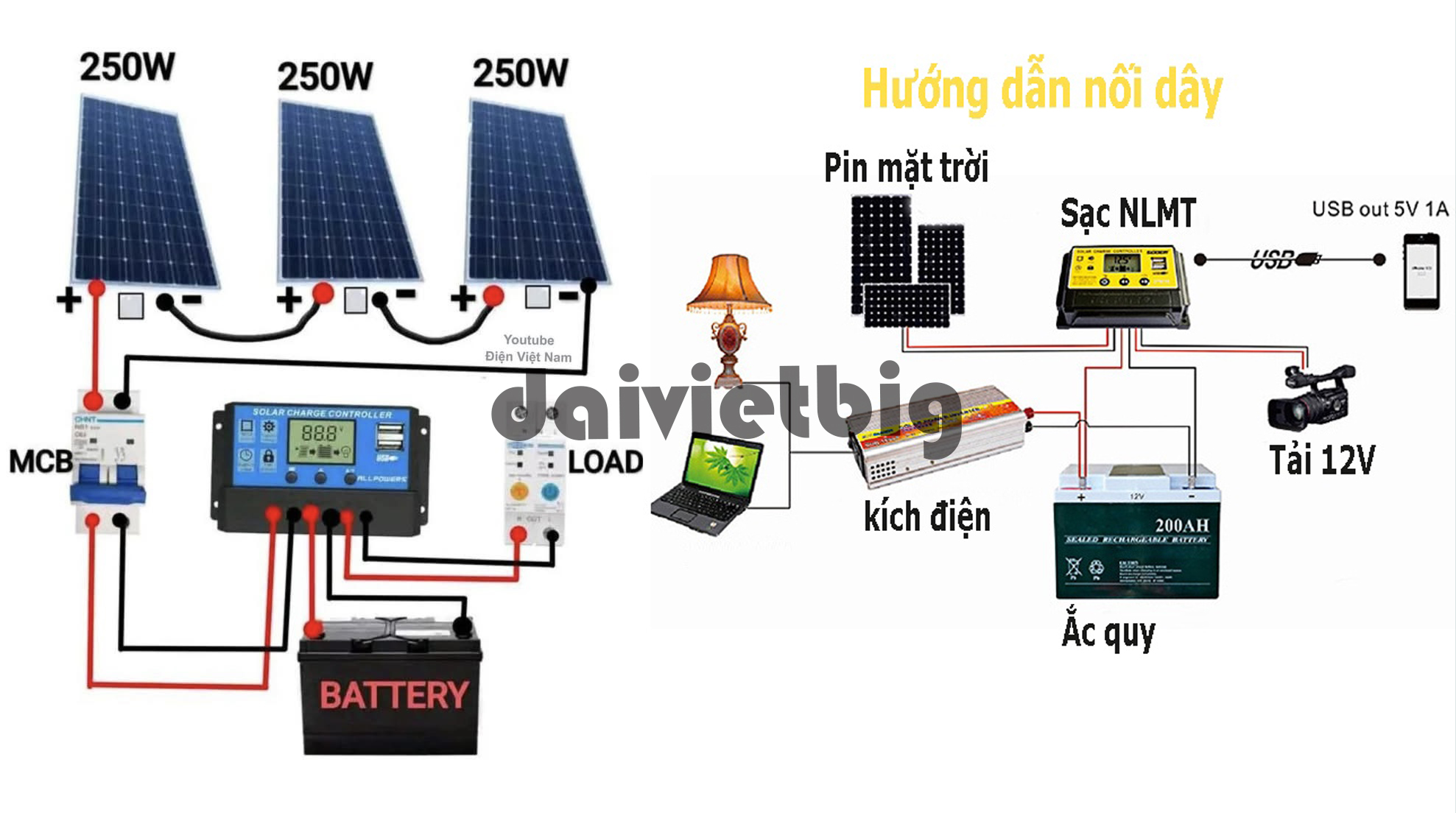

SƠ ĐỒ BỘ KÍCH ĐIỆN NĂNG LƯỢNG MẶT TRỜI
