Mô tả Sản phẩm: Bo mạch BMS Lưu trữ Năng lượng Gia đình Cao cấp
Đây là hệ thống quản lý pin thông minh thế hệ mới, được thiết kế để chịu tải lớn và tích hợp đầy đủ các giao thức kết nối với Inverter (biến tần) hiện đại.
1. Các phiên bản công suất (Hình 1 & 2 mới)
-

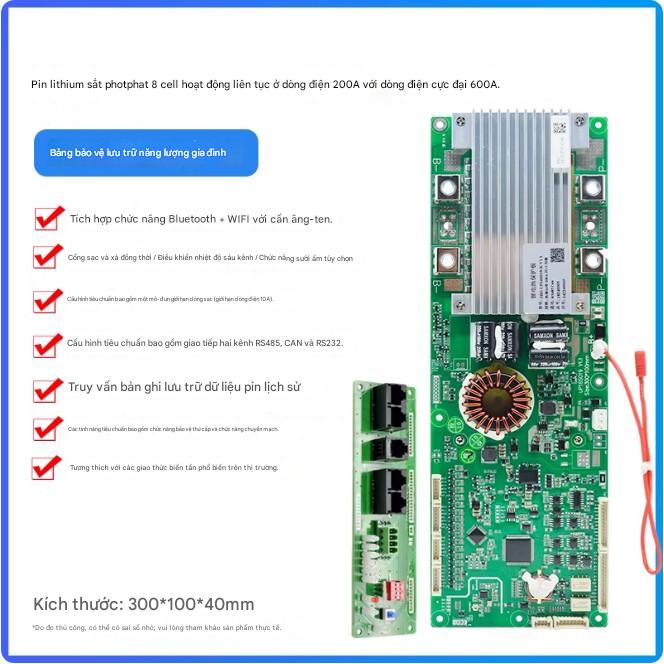

Phiên bản 8S (Hệ 24V):
-
Dòng xả liên tục: 200A.
-
Dòng xả đỉnh (Peak): 600A.
-
Kích thước: 300 x 100 x 40 mm.
-
-

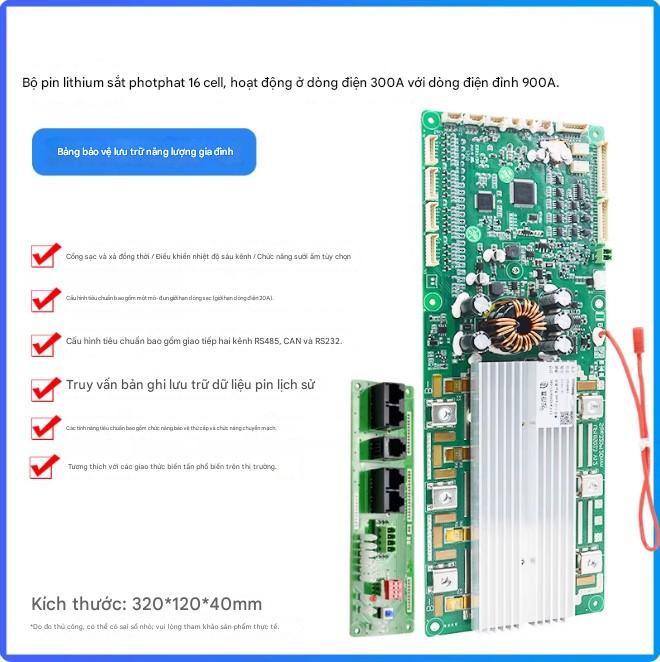

Phiên bản 16S (Hệ 48V):
-
Dòng xả liên tục: 300A.
-
Dòng xả đỉnh (Peak): 900A.
-
Kích thước: 320 x 120 x 40 mm.
-
2. Tính năng công nghệ vượt trội
-
Kết nối đa phương thức: Tích hợp sẵn Bluetooth + WIFI (có ăng-ten rời) để quản lý qua App trên điện thoại hoặc máy tính từ xa.
-
Giao tiếp thông minh: Hỗ trợ đầy đủ các chuẩn giao tiếp công nghiệp: RS485, CAN, RS232. Điều này giúp BMS "nói chuyện" trực tiếp được với các dòng biến tần (Inverter) phổ biến trên thị trường để tối ưu hóa việc nạp/xả.
-
Mạch giới hạn dòng sạc (Current Limit): Tích hợp module hạn chế dòng sạc (10A hoặc 20A tùy bản). Tính năng này bảo vệ bộ pin khi sạc từ nguồn điện lưới hoặc pin năng lượng mặt trời có cường độ quá lớn.
-
Lưu trữ dữ liệu lịch sử: Có khả năng ghi lại dữ liệu vận hành của pin để kiểm tra và chẩn đoán lỗi khi cần thiết.
-
Bảo vệ nhiệt độ 6 đường: Giám sát nhiệt độ tại 6 vị trí khác nhau trong khối pin, đảm bảo an toàn tuyệt đối chống cháy nổ.
3. Cấu tạo phần cứng (Hình 3 cũ & 1-2 mới)
-
Tản nhiệt nhôm lớn: Phiến tản nhiệt dày và rộng phủ kín dàn MOSFET nội trở thấp, giúp mạch chịu được dòng xả liên tục 200A-300A mà không bị nóng.
-
Cổng kết nối chắc chắn: Các vị trí đấu nối B-, P- được thiết kế để bắt đầu cốt đồng lớn, đảm bảo không bị move hay sinh nhiệt.
-
Hỗ trợ chức năng sưởi (Heating): Có tùy chọn kết nối tấm sưởi pin cho môi trường lạnh (vùng cao hoặc xứ lạnh).
4. Ứng dụng
-
Hệ thống điện mặt trời lưu trữ gia đình (Hybrid/Off-grid).
-
Trạm viễn thông dự phòng công suất lớn.
-
Hệ thống UPS cho server/máy móc công nghiệp.
Lưu ý quan trọng khi lắp đặt hệ 48V:
Với dòng xả lên tới 300A, bạn phải sử dụng dây cáp đồng rất lớn và bấm đầu cốt thật chặt. Việc lắp lỏng lẻo ở cường độ dòng điện này sẽ gây cháy sụp điểm tiếp xúc ngay lập tức.
