Daly Smart BMS 48V - Chuyên dụng cho Lưu trữ Năng lượng
Đây là dòng hệ thống quản lý pin (BMS) thông minh thế hệ mới của Daly, được thiết kế đặc biệt cho các bộ pin LiFePO4 48V (thường là 16 cell nối tiếp) với dòng xả liên tục lên đến 100A hoặc 200A, đáp ứng nhu cầu lưu trữ điện mặt trời gia đình hoặc viễn thông.

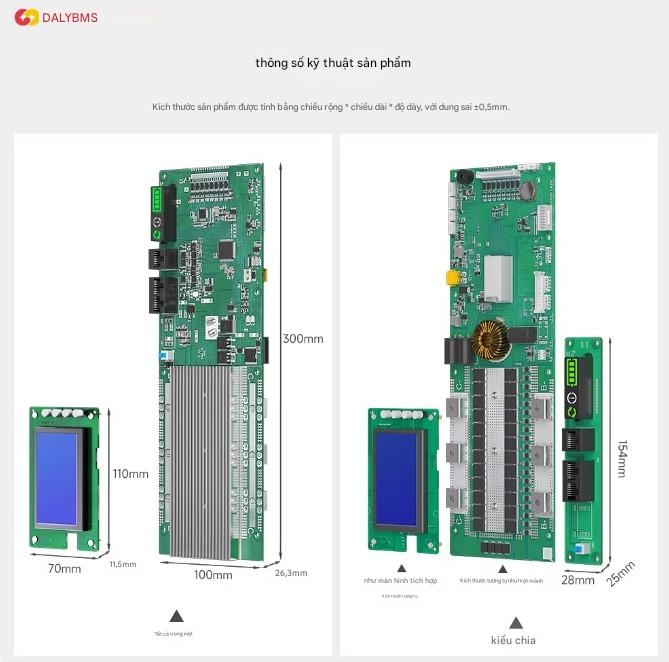

1. Đặc điểm thiết kế & Kích thước
Sản phẩm có hai biến thể lắp đặt linh hoạt:
-
Dạng Tích hợp (Integrated): Tất cả linh kiện nằm trên một bảng mạch lớn (300 x 100 x 26.3 mm), tối ưu cho các thùng pin có không gian rộng.
-
Dạng Tách rời (Split): Module điều khiển và module chức năng có thể tách rời, giúp lắp đặt dễ dàng trong các hộp pin có cấu trúc hẹp hoặc đặc thù.
-
Màn hình LCD rời: Đi kèm màn hình hiển thị thông số (110 x 70 mm) giúp theo dõi dung lượng (SOC), điện áp và dòng điện trực quan.
2. Tính năng kỹ thuật vượt trội
-
Quản lý thông minh: Sử dụng chip xử lý hiệu suất cao, tính toán chính xác dung lượng pin và điều khiển cân bằng cell.
-

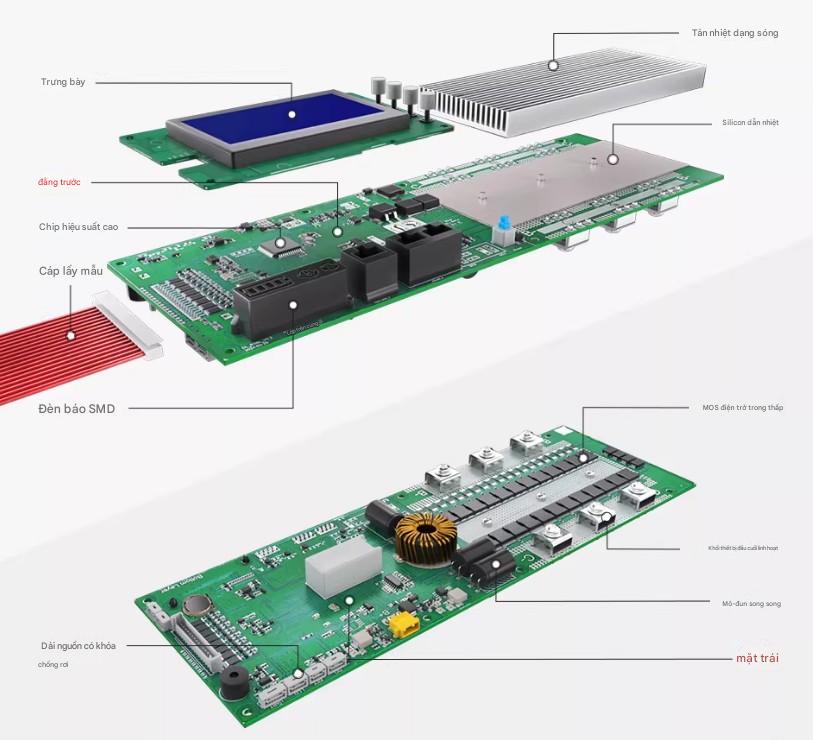

Cấu trúc tản nhiệt tối ưu: Trang bị phiến tản nhiệt nhôm dạng sóng cỡ lớn kết hợp cùng keo dẫn nhiệt giúp thiết bị hoạt động ổn định ở dòng tải cao (100A/200A) mà không bị quá nhiệt.
-
Linh kiện cao cấp: Sử dụng dàn MOSFET nội trở thấp giúp giảm tổn hao năng lượng và tăng tuổi thọ cho hệ thống.
-
Bảo vệ đa tầng: Chống quá nạp, quá xả, quá dòng, ngắn mạch và bảo vệ nhiệt độ (có cảm biến NTC đi kèm).
3. Hướng dẫn đấu nối an toàn (Quy trình 5 bước)
Để đảm bảo an toàn cho mạch và cell pin, cần tuân thủ thứ tự:
-
Hàn dây tín hiệu: Hàn dây đen vào cực âm tổng (B-), các dây đỏ tiếp theo hàn lần lượt vào cực dương của từng cell từ 1 đến 16.
-
Kiểm tra điện áp: Dùng đồng hồ đo để chắc chắn điện áp giữa các chân dây tín hiệu tăng dần đều và không bị cắm ngược.
-
Kết nối BMS: Sau khi kiểm tra điện áp B- và P- khớp nhau, mới cắm giắc dây tín hiệu vào mạch.
-
Cắm cảm biến NTC: Lắp dây cảm biến nhiệt độ và kết nối dây B+ (cực dương tổng) để nuôi mạch.
-
Kích hoạt: Sau khi đấu xong, tiến hành kích hoạt (bằng sạc hoặc nút bấm) để BMS bắt đầu hoạt động.
4. Ứng dụng
-
Hệ thống lưu trữ điện mặt trời (ESS) gia đình.
-
Trạm lưu trữ điện dự phòng UPS.
-
Xe điện hoặc thiết bị công nghiệp dùng hệ pin 48V.
