Mô tả Sản phẩm: Mạch Bảo Vệ Pin Daly (Phiên bản Phổ thông)
Sản phẩm này là giải pháp bảo vệ toàn diện cho các khối pin từ cỡ nhỏ (xe điện, dụng cụ cầm tay) đến cỡ trung bình (hệ thống lưu trữ năng lượng nhỏ).

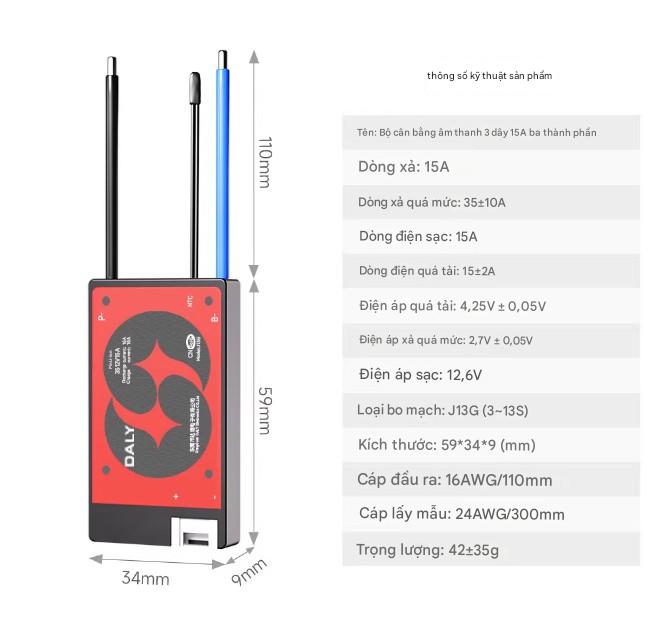

1. Thông số kỹ thuật ấn tượng (Theo hình ảnh mẫu 3S 12V 15A)
-
Dòng xả liên tục: 15A (Có các phiên bản khác lên tới 100A-200A tùy nhu cầu).
-
Dòng xả tức thời: Tối đa $35 \pm 10A$.
-
Điện áp bảo vệ quá nạp: $4.25V \pm 0.05V$ (cho Li-ion) hoặc $3.75V$ (cho LiFePO4).
-
Điện áp bảo vệ quá xả: $2.7V \pm 0.05V$ (cho Li-ion) hoặc $2.2V$ (cho LiFePO4).
-

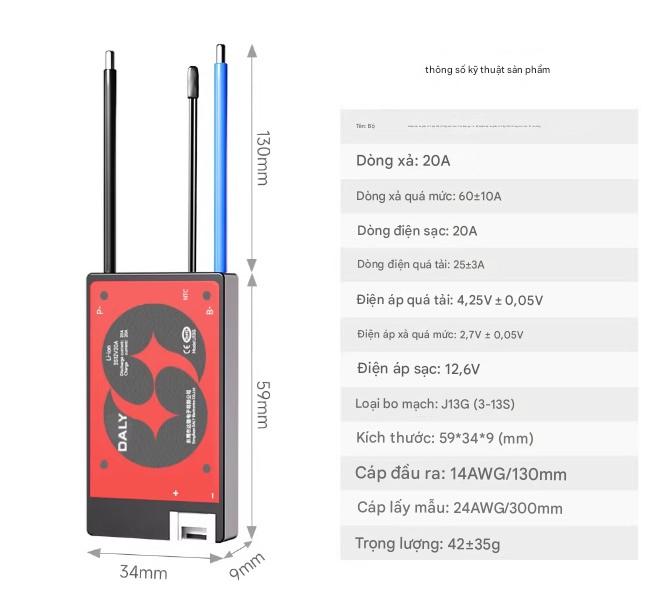

Kích thước siêu nhỏ gọn: Chỉ khoảng $59 \times 34 \times 9$ mm, rất dễ bố trí trong các không gian hẹp.
-
Dây dẫn tiêu chuẩn: Sử dụng dây silicon 16AWG chịu nhiệt độ cao.
2. Đặc điểm nổi bật
-
Thiết kế Cùng Cổng (Common Port): Cổng sạc và cổng xả dùng chung một đường dây (P-), giúp đơn giản hóa việc đi dây và tránh nhầm lẫn cho người mới bắt đầu.
-
Chống nước & Chống bụi: Toàn bộ mạch được đổ keo kín (thường là vỏ đỏ đặc trưng của Daly), đạt tiêu chuẩn IP65/IP67, hoạt động bền bỉ trong môi trường ẩm ướt hoặc rung lắc mạnh trên xe điện.
-
Tích hợp Cân bằng (Balance): Tự động cân bằng điện áp giữa các cell pin trong quá trình sạc, giúp kéo dài tuổi thọ bộ pin và tránh tình trạng lệch cell gây ngắt mạch sớm.
-
Cảm biến nhiệt độ NTC: Theo dõi nhiệt độ thực tế, tự động ngắt nếu pin quá nóng trong quá trình vận hành hoặc sạc nhanh.
3. Khả năng tương thích
Mạch hỗ trợ linh hoạt các cấu hình:
-
Pin Li-ion (3.7V): Từ 3S (12.6V) đến 24S.
-
Pin LiFePO4 (3.2V): Từ 4S (14.4V) đến 24S.
-
Ứng dụng: Xe đạp điện, xe máy điện, bộ lưu trữ điện dự phòng, máy khoan pin, và các hệ thống năng lượng mặt trời mini.
Bảng so sánh nhanh các dòng dây dẫn (Sampling Wires)
| Loại dây | Thông số | Công dụng |
| Dây đầu ra (Output) | 16AWG / 110mm | Chịu tải dòng xả/sạc chính |
| Dây tín hiệu (Sampling) | 24AWG / 300mm | Đo điện áp từng cell pin |
Lời khuyên: Khi lắp đặt, bạn nên sử dụng thêm một lớp phim cách nhiệt hoặc băng keo sợi thủy tinh để cố định BMS vào khối pin nhằm tránh va đập làm hỏng linh kiện bên trong.
