Mô-đun truyền tín hiệu điều khiển nhiệt độ đa kênh
AI7048 / 7028D5 / 7021D5 / 7011 (UDIAN)
🔹 Tổng quan
Đây là mô-đun AI (Analog Input) đa kênh dùng để thu thập tín hiệu nhiệt độ/analog, xử lý và truyền dữ liệu về PLC/HMI thông qua RS485. Thiết bị tích hợp ngõ ra relay, phù hợp cho hệ thống điều khiển nhiệt độ công nghiệp.

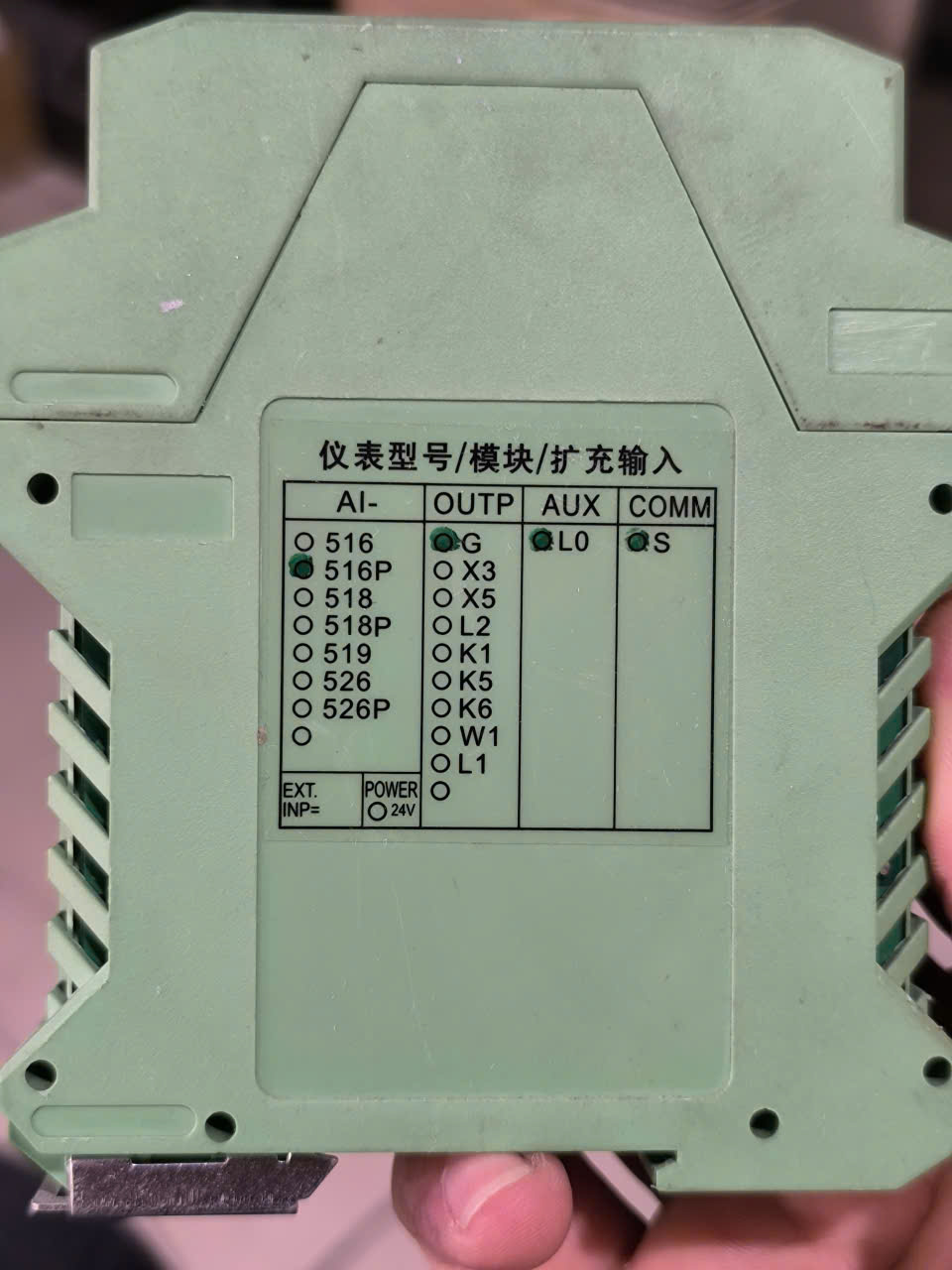

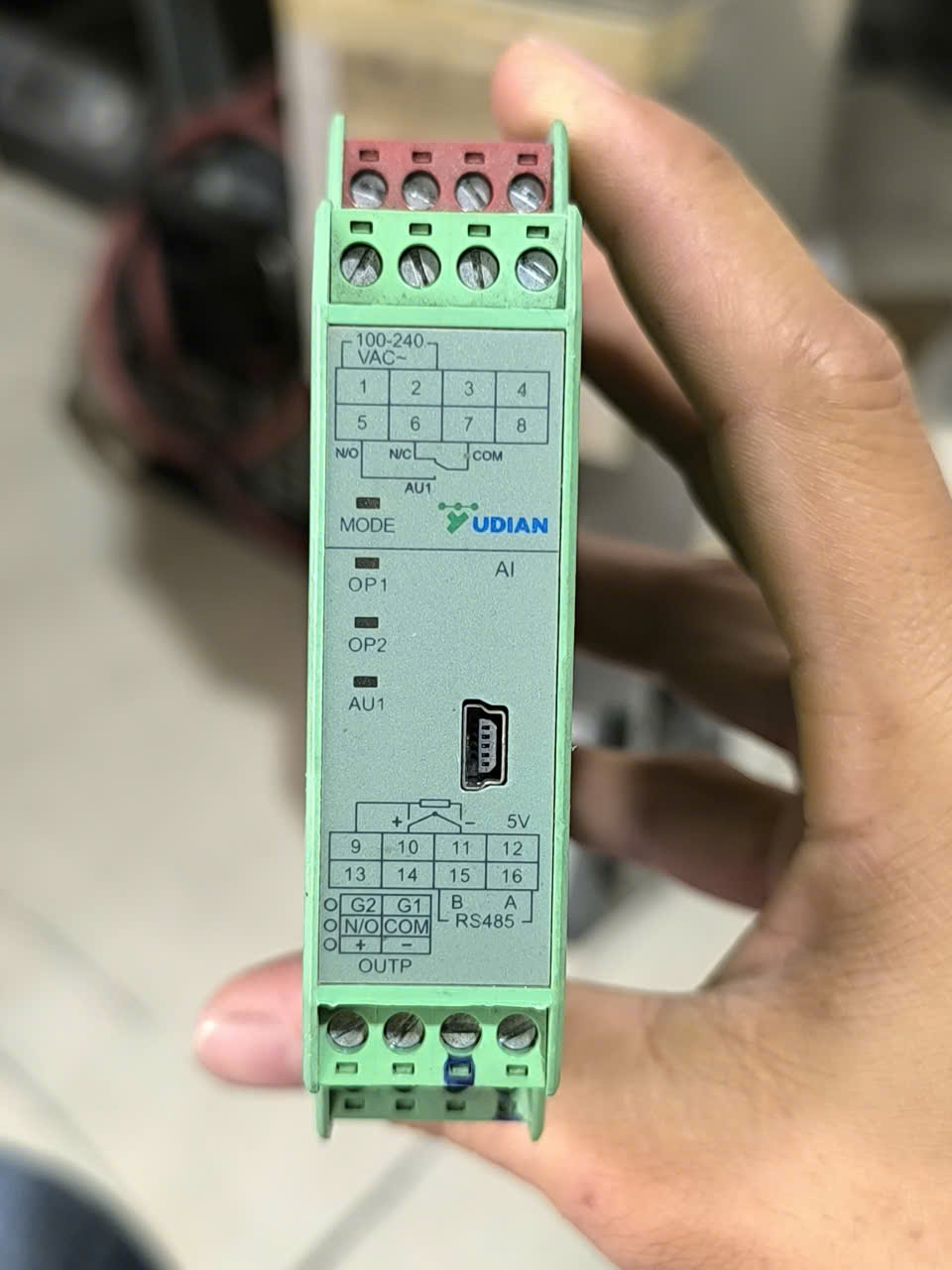

🔧 Thông tin hiển thị & đấu nối (theo ảnh thực tế)
1️⃣ Nguồn cấp
-
100–240 VAC
-
Đấu tại cọc vít phía trên cùng
-
Phù hợp nguồn công nghiệp, không cần bộ đổi nguồn ngoài
2️⃣ Ngõ vào Analog (AI)
-
Ký hiệu: AI
-
Hỗ trợ:
-
Cảm biến nhiệt độ (TC / RTD – tùy model)
-
Tín hiệu analog tiêu chuẩn (0–10V, 4–20mA – tùy cấu hình)
-
-
Các kênh AI được đánh số 1 → 8
3️⃣ Ngõ ra điều khiển (OUTP)
-
Relay output
-
Ký hiệu:
-
NO / NC / COM
-
-
Dùng để:
-
Điều khiển gia nhiệt
-
Điều khiển quạt, relay trung gian
-
Xuất tín hiệu cảnh báo nhiệt độ
-
4️⃣ Truyền thông
-
RS485
-
Chân đấu:
-
A / B
-
-
Hỗ trợ kết nối:
-
PLC
-
HMI
-
SCADA
-
-
Phù hợp truyền dữ liệu khoảng cách xa, chống nhiễu tốt
5️⃣ Đèn LED trạng thái
-
MODE: trạng thái hoạt động
-
OP1 / OP2: trạng thái ngõ ra
-
AU1: trạng thái kênh AI
→ Giúp quan sát nhanh – dễ bảo trì
6️⃣ Cổng cấu hình
-
Cổng mini USB (5V)
-
Dùng để:
-
Cài đặt thông số
-
Cấu hình địa chỉ RS485
-
Hiệu chỉnh tín hiệu
-
🏭 Ứng dụng thực tế
-
Điều khiển lò nhiệt, máy sấy, máy ép nhựa
-
Hệ thống điều khiển nhiệt độ đa điểm
-
Tủ điện PLC, dây chuyền tự động hóa
-
HVAC, năng lượng, xử lý môi trường
✅ Ưu điểm
-
Thiết kế DIN rail nhỏ gọn
-
Nguồn AC trực tiếp, ổn định
-
Tích hợp AI + Relay + RS485 trong 1 module
-
Phù hợp thay thế / nâng cấp hệ thống cũ
