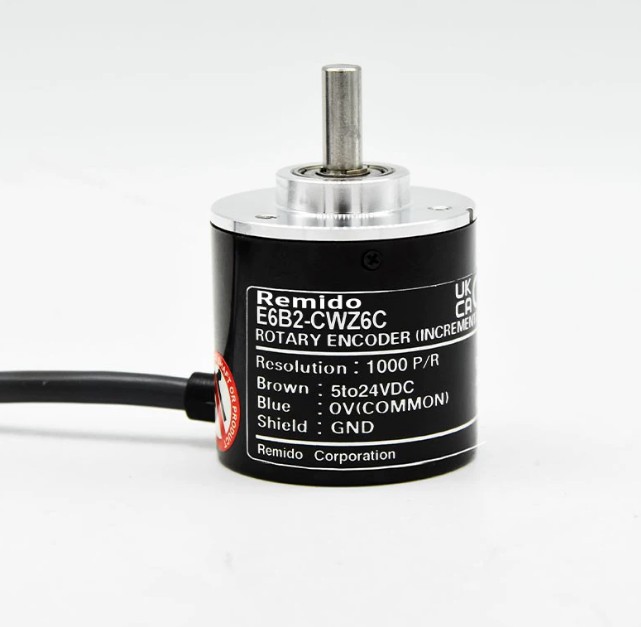

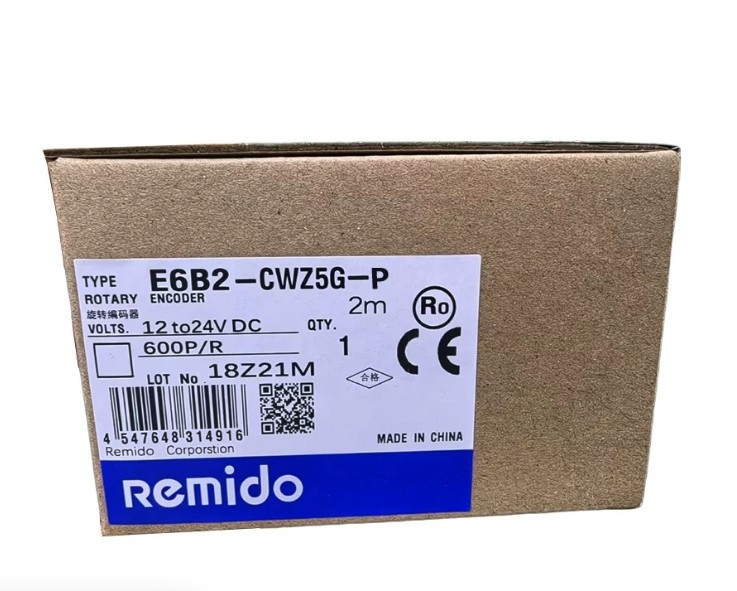

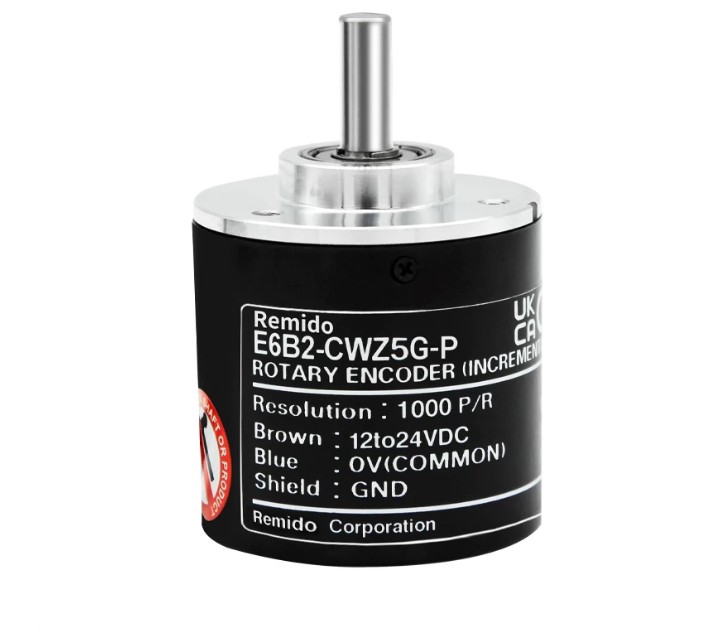

🔧 MÔ TẢ SẢN PHẨM REMIDO E6B2-CWZ6C / CWZ5G / CWZ5B / CWZ1X / 3E
📌 Giới thiệu chung
Remido E6B2 Series là dòng encoder quay (Rotary Encoder – Incremental) dùng để đo vị trí, tốc độ và số vòng quay của trục trong các hệ thống tự động hóa công nghiệp.
Sản phẩm có thiết kế dạng trục (shaft encoder), nhỏ gọn, dễ lắp đặt và tương thích với nhiều thiết bị như PLC, biến tần, servo, máy CNC…
⚙️ Thông số kỹ thuật cơ bản
- Model phổ biến: E6B2-CWZ6C / CWZ5G / CWZ5B / CWZ1X / 3E
- Loại encoder: Incremental (tương đối)
- Độ phân giải: 100 – 360 – 600 – 1000 – 1024 – 2000 xung/vòng (tùy model)
- Nguồn cấp: 5 ~ 24VDC
- Ngõ ra: NPN Open Collector
- Tín hiệu: A, B, Z (xung vuông)
- Đường kính thân: ~40mm
- Đường kính trục: 6mm
- Tốc độ quay tối đa: ~5000 – 6000 rpm

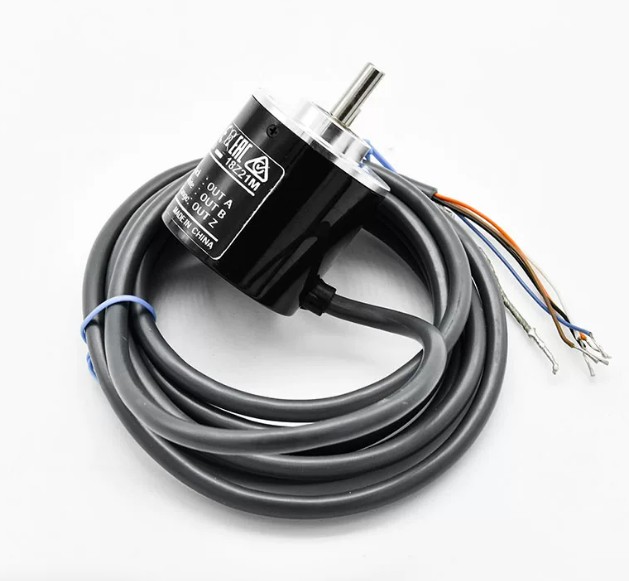

- Dây tín hiệu:
- Nâu: VCC (+)
- Xanh: 0V (GND)
- Shield: nối đất chống nhiễu
🧠 Nguyên lý hoạt động
Encoder tạo ra các xung điện khi trục quay:
- Kênh A & B: xác định tốc độ và chiều quay
- Kênh Z: xung chuẩn (1 vòng/1 xung)
👉 Bộ điều khiển (PLC, Arduino, biến tần…) sẽ đếm xung để tính:
- Góc quay
- Vị trí
- Tốc độ
🏭 Ứng dụng
- Máy CNC, máy khắc laser
- Băng tải, máy đóng gói
- Robot, servo motor
- Hệ thống tự động hóa nhà máy
- Đo tốc độ động cơ
